液压制砂机简介

液压制砂机是我公司积累多年矿山机械设备制造经验所研发生产的高效矿山设备。是一种具有较高水平的高能低耗制砂设备,在各种砂石破碎设备中起着不可替代的作用。该制砂机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料,是人工制砂和石料整形领域的重要设备。

制砂机制砂现场

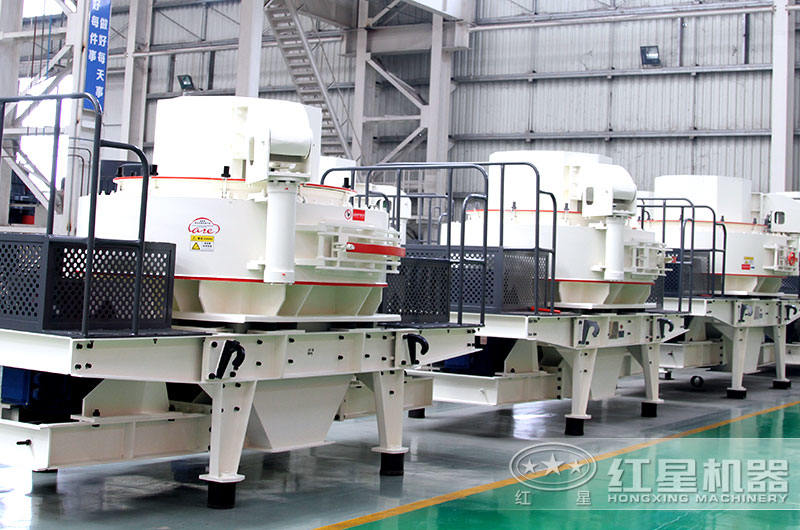

产品展示

制砂机

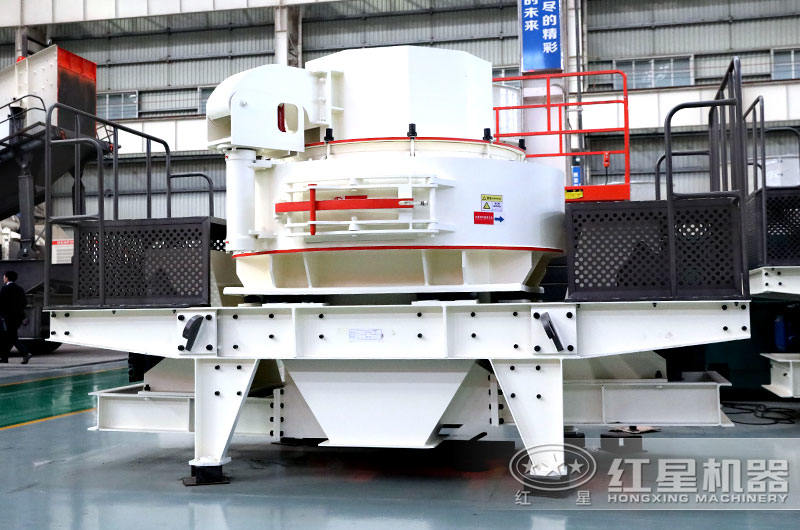

液压制砂机

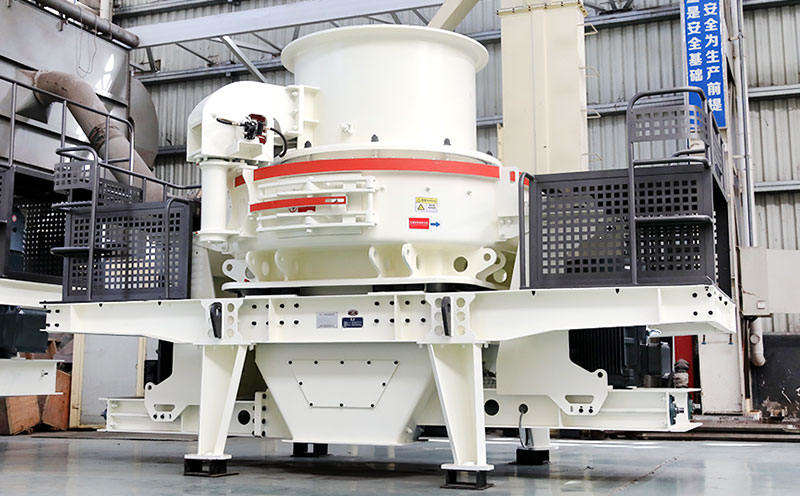

液压制砂机厂家

性能优势

1、生产能力大:与同等功率下的传统设备相比,液压制砂机的产量可提高30%,而且运行稳定。

2、维护保养方便:该设备具有液压装置,易于维护。液压开盖装置,使破碎腔内部件检修拆换方便快捷,缩短了停机时间,省时省力。机油润滑、自动保养。

3、成品物料粒型好:产品粒形优异。成品多呈立方体,粒形好、级配合理、细度模数可调,特别适合人工制砂和石料整形,实践证明比其他传统设备制砂、整形效果提高30%。

制砂现场

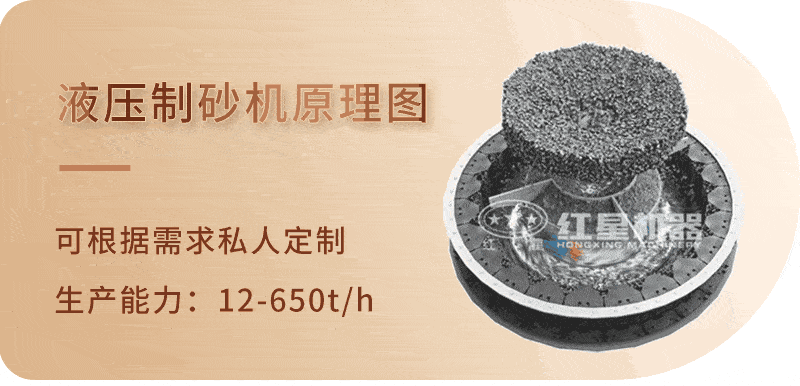

工作原理

当物料进入液压制砂机进料斗时,通过中心进料孔开始高速旋转的转子后被充分加速并由发射口抛出,先和反弹后自由下落的一部分物料进行撞击,然后一起冲击到四周的涡流腔内的涡状料衬上或反击块上,先被反弹到破碎腔的顶部,然后开始偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,最后通过下部排料口排出去。

青石制砂工作原理

技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450

型  号 制砂 整形 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  70-140  130-230  2×75
HVI 0818 <30 <35 80-190 165-283 2×90
HVI 0922 <35 <40 105-145 220-330 2×110
HVI 0926 <35 <40 120-190 240-380 2×132
HVI 1032 <40 <45 181-278 246-356 2×160
HVI 1040 <40 <45 262-284 350-440 2×200
HVI 1250 <45 <50 345-371 414-540 2×250
HVI 1263 <50 <55 453-498 521-585 2×315

型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140 HXVSI-1145 HXVSI-1150
处理量
(t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520 500-610 520-650
全中心进料 60-90 100-130 150-190 225-260 245-355 255-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   400KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
