圆锥破碎机简介

圆锥式破碎机属于新型、效率高的碎石机器,吸收了国内和国外成熟的圆锥破生产工艺,在作业中的效率更高、稳定性更强,被广泛应用于冶金、建筑、水电、交通、化工、建材工业中,适合破碎坚硬、中等硬度以上的各种矿石和岩石。

圆锥破碎机

产品展示

单缸圆锥破碎机

单缸圆锥破碎机 智能化程度高

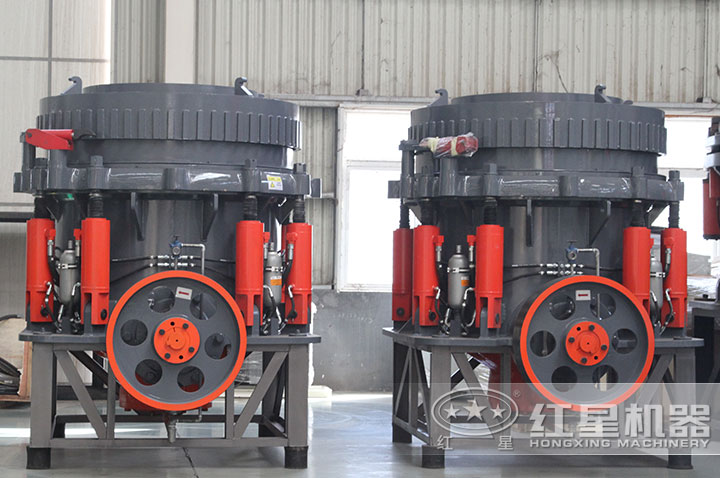

多缸液压圆锥破碎机

多缸液压圆锥破碎机 适于处理高硬物料

全液压圆锥破碎机

全液压圆锥破碎机 成品细级含量高

性能优势

1、运行稳定可靠。优化的运动参数,液压系统,配有过载保护装置,保证设备连续、平稳、安全运行。

2、维护检修方便。配件均可从上部或侧面拆装,设备的安装、维护、配件更换更方便快捷。

3、破碎腔型多样。 可满足用户多重需求,应用灵活,适应性强。

4、成品质量较好。运用层压破碎原理,立方体成品增多,粒度均匀,配级合理。

客户现场

圆锥破碎机客户现场

圆锥破碎机客户现场

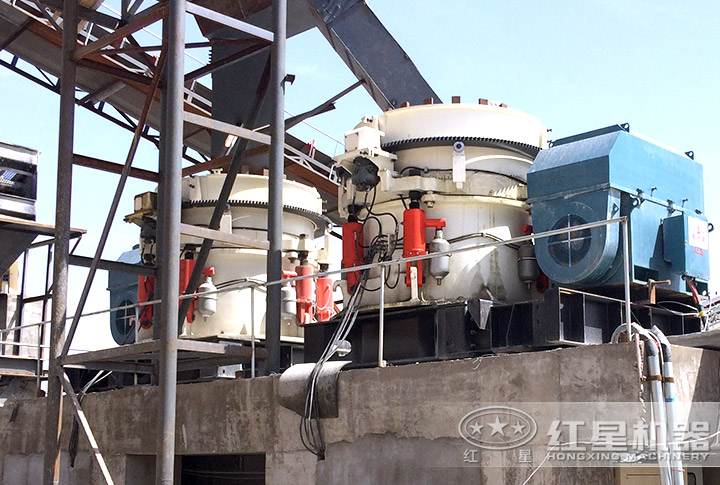

大型石料破碎现场

大型石料破碎现场 两台圆锥破联合作业

圆锥破破碎物料

圆锥破碎机生产成品展示

圆锥破碎机报价

圆锥破的价格通常在10-80万甚至更高,具体价格还要根据设备种类和型号而定,这里不便一一报价,所以想获取报价的用户可在线咨询客服,会有厂家专业人员,为您指导讲解提供报价,如需来厂参观可提前预约,公司会有专车司机免费接送,经理一对一接待。

红星客服人员

工作原理

圆锥式破碎机工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使圆锥破碎壁时而靠近,时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

圆锥破碎机作业原理

中、细碎圆锥破区别

中、细碎圆锥破碎机依据破碎腔形式分为:标准型(中碎用)、中间型(中、细碎用)和短头型(细碎用)三种,其中以标准型和短头型应用广泛。

它们的主要区别在于破碎腔的剖面形状和平行带的长度不同。标准型的动锥倾斜较陡,给矿口大,平行带端;短头型的动锥倾斜较缓,给矿口小,平行带较长,中间型介于二者之间。

圆锥破碎机厂家

市场上综合评价较高的圆锥破碎机有很多,建议选择红星机器,这是一家较正规的圆锥破生产商,国内和国外很多大型企业在选购设备时都选择了红星,为什么生产圆锥破的厂家那么多,客户却独宠红星机器呢,其原因主要有:

1厂家实力雄厚:拥有较大的生产规模、较成熟的生产技术,现代化、正规的生产车间和齐全的生产设施,生产的设备配置高、稳定性强、节能又环保;

2提供一站式服务:帮助用户选购设备、安装、调试生产线,减少用户前期的时间和费用的投入,节约设备安装、调试的时间,保证设备的连续、效率高作业,售后服务制度非常完善;

3设备价格低:厂家位于河南郑州,这里人力资源丰富、劳动成本低,所以生产设备造价低;红星是集设备研发、生产、销售、服务于一体的直销型厂家,没有中间商赚差价,件件都是出厂价。

点击在线客服,了解红星不同规格、型号圆锥破碎机价格。

现代化设备生产车间

现代化设备生产车间

圆锥破碎机装车、发货

圆锥破碎机装车发货

来红星我们不但可帮助用户选择合适的设备,而且可为用户提供设计工艺流程,红星提供的多种圆锥破碎机均有现货,如果感觉价格合适的话,可以到厂家参观、考察一下设备,如果不方便,可通过电话、留言、在线咨询等方式,获得就近的客户现场进行参观。

技术参数

  • 圆锥破碎机
  • 单缸圆锥破碎机
  • 多缸液压圆锥破
  • 全液压圆锥破碎机
规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470

SC单缸圆锥破中碎系列技术参数:

型号 腔型  给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率 (kw) 处理能力(t/h)
SC100S C1 250 200 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 267-605
C2 400 320 29 225-515
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892

SC单缸圆锥破细碎系列技术参数:

型号 腔型 给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率(kw) 处理能力 (t/h)
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 38 30 4 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 35 25   70-90
SC250 F1 215 170 16 250 116-396
F2 110 90 13 117-194
F3 38 30   100-125
SC315 F1 275 220 16 315 177-662
F2 175 140 16 162-552
F3 85 70 13 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
HPM200 C1 900 185 145 22~38 160~250 160 10
C2 125 100 18~38 145~250
C3 95 75 14~38 120~250
F1 76 60 12~25 108~210
F2 54 45 10~25 81~210
F3 23 20 8~25 72~210
HPM300 C1 1100 235 190 26~45 230~445 220 18
C2 211 170 20~45 200~445
C3 150 120 16~45 180~445
F1 77 60 14~25 160~220
F2 53 40 12~25 140~220
F3 25 20 8~25 120~220
HPM400 C1 1400 299 240 30~51 270~630 315 25
C2 198 160 20~51 243~630
C3 111 90 14~51 210~630
F1 92 75 12~25 162~370
F2 52 40 10~25 126~370
F3 51 40 8~25 104~370
HPM500 C1 1500 335 270 32~51 365~790 400 34
C2 286 230 25~51 328~790
C3 204 165 19~51 280~790
F1 133 105 16~25 202~450
F2 95 75 13~25 158~450
F3 52 40 8~25 122~450
HPM800 C1 2000 353 280 32~51 616~1100 630 69
C2 297 240 32~51 522~1100
C3 219 175 16~51 380~1100
F1 155 125 13~25 328~730
F2 92 75 10~25 270~730
F3 33 25 5~25 166~730

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
GYS 300 C1 910 175 140 13-38 81-180 90 10
C2 102 80 9-22 60-180
F1 76 60 3-16 36-145
F2 41 30 3-13 36-130
GYS 400 C1 1200 241 190 19-51 207-400 200 20
C2 210 168 16-38 162-350
C3 137 110 13-31 126-310
F1 105 85 8-25 109-230
F2 89 70 6-16 82-230
F3 64 50 3-16 40-230
GYS 500 C1 1600 269 215 25-64 280-650 280 40
C2 241 190 22-51 258-450
C3 209 170 16-38 180-410
F1 133 105 10-25 162-355
F2 89 70 6-19 136-330
F3 70 55 5-13 90-300

注:产量根据不同物料,进料粒度等因素其结果将有所不同
