单缸液压圆锥破碎机简介

单缸液压圆锥破碎机(单缸圆锥破碎机)是我公司引进美国技术、结合中国金属材料的性能为满足发展中国家的需求而设计的一种效率高破碎机。因其通过底部单缸的特别设计结构,可完成排料口直接调节、预防过铁、清腔的三个重要功能,所以并没有外挂的排料口调节机构、外部液压缸或者弹簧的防过铁装置,整体外形结构简单紧凑。

单缸圆锥破碎机厂家介绍视频

单缸圆锥破碎机产品大图

单缸液压圆锥破碎机

单缸圆锥破车间实拍

单缸液压圆锥破碎机

单缸圆锥破碎机规格多样,任意选择

单缸圆锥破优势—助您生产更产量高、效率高

1、破碎效率高

单缸液压圆锥破碎机(单缸圆锥破碎机)主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率。

2、生产能力大

单缸液压圆锥破碎机(单缸圆锥破碎机)在将破碎冲程、破碎速度以及破碎腔形状的组合设计,使该机在动锥大端直径相同的情况下,比老式弹簧圆锥破的产量高 35%~60%,生产能力大等特点。

3、成品粒级均匀

单缸液压圆锥破碎机(单缸圆锥破碎机)采用特有的破碎腔形状以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀的特点。

4、运行可靠

单缸液压圆锥破碎机结构简单而紧凑,性能稳定,不易故障。维修方便快捷。双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑。

单缸圆锥破碎机优势

直击单缸圆锥破作业现场

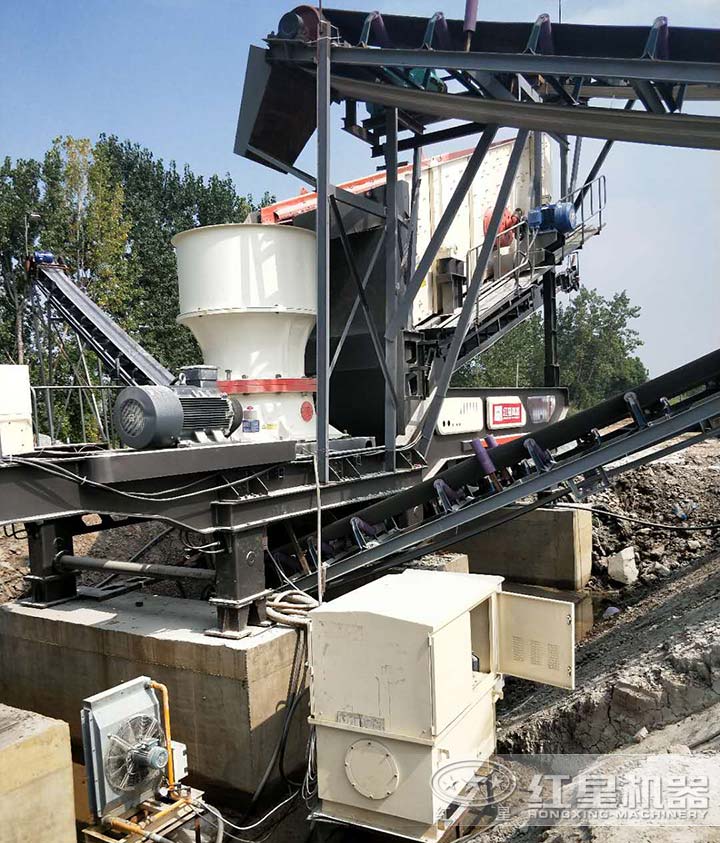

单缸圆锥破现场

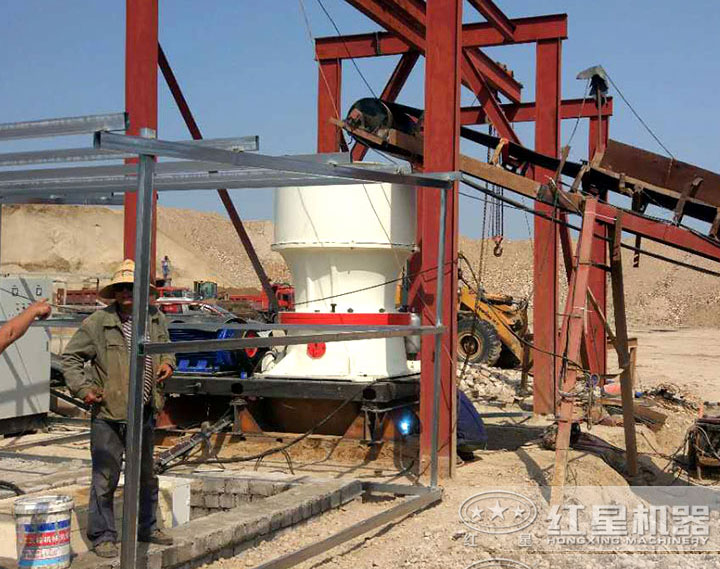

单缸圆锥破安装、调试现场

圆锥碎石机作业现场物料图

单缸圆锥破生产成品展示

单缸液压圆锥破碎机不仅有固定式的,还有移动式的,可直接进入原料现场,无需打桩,可以让碎石作业更方便、快捷,来随小编一起看一看这款移动圆锥破的真实面目吧。

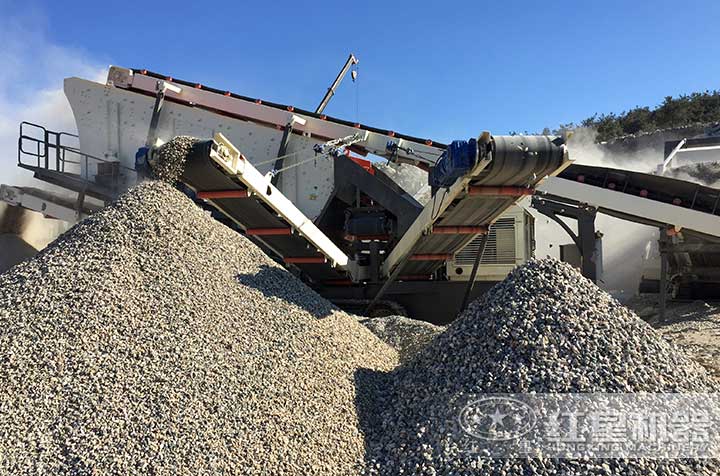

移动圆锥碎石机

移动单缸圆锥破碎机碎石现场

移动圆锥碎石机作业现场物料图

移动式圆锥破碎机生产成品展示

单缸圆锥破多少钱一台

一台单缸液压圆锥破碎机市场报价在几万到几十万不等,具体多少,需要了解客户实际的生产需要,然后由专业人员进行量身定制,红星圆锥破碎机品质有保障,定价科学,想要获得设备详细报价的客户,在线咨询,随时了解设备的详细报价,同时我们可免费为您提供设备选购方案和生产工艺流程。

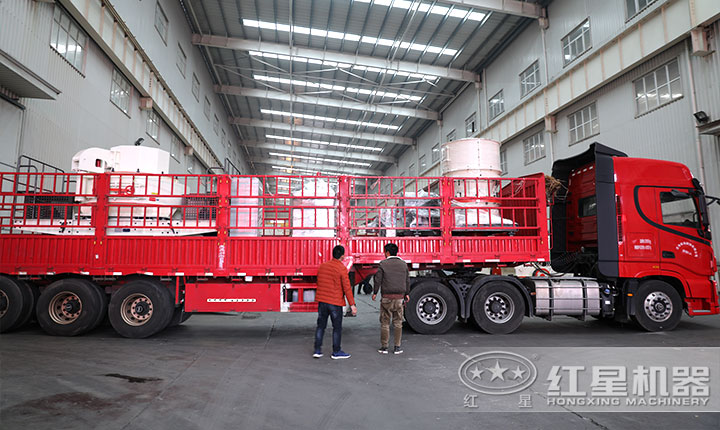

圆锥破碎机发货现场

车间现货直发,马上到达客户现场

单杠圆锥破碎机工作原理

单缸液压圆锥破碎机(单缸圆锥破碎机)工作时,电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。

空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转,物料被摆动的内锥挤压破碎。

支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。

单缸液压圆锥破碎机

技术参数

SC单缸圆锥破中碎系列技术参数:

型号 腔型  给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率 (kw) 处理能力(t/h)
SC100S C1 250 200 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 267-605
C2 400 320 29 225-515
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892

SC单缸圆锥破细碎系列技术参数:

型号 腔型 给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率(kw) 处理能力 (t/h)
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 38 30 4 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 35 25   70-90
SC250 F1 215 170 16 250 116-396
F2 110 90 13 117-194
F3 38 30   100-125
SC315 F1 275 220 16 315 177-662
F2 175 140 16 162-552
F3 85 70 13 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注:产量根据不同物料,进料粒度等因素其结果将有所不同
