青石制砂机简介

青石是碳酸盐岩中重要的组成岩石,该矿石在建筑领域中也是用途很大,对于它的初加工处理,一般采用青石制砂机进行破碎整形制备,该设备可以说是青石生产线上的主力设备,是专业细碎技术与机械制造更好的结合的典范,成品粒型优美,级配高,能够源源不断的为建筑领域的高标准高要求砂石骨料进行提供,经济效益明显。

青石制砂机车间实拍 支持到厂免费试机

产品现场

制砂机现场视频

青石制砂机作业现场

时产200吨的青石制砂机现场

青石制砂机作业现场

室内作业的青石制砂机 可安排就近参观

青石制砂机作业现场成品物料

青石制砂机破碎比大,出料粒度均匀

性能优势

1.工艺成熟:青石制砂机独特的转子结构设计、耐磨材料工艺、破碎速度优化和液压设计,为破碎出粒型优美的青石料奠定了基础,优质的材料和成熟的工艺技术,提高了设备的内在质量和外观品质,值得选购。

2.破碎优势:设备两种不同的的进料破碎方式,拥有多种破碎腔型,实现了"石打石"和"石打铁"的自由转换,为粒型的制备奠定了基础。

3.成品优异:以上两点优势更使得成品粒型优异,级配合理,细度模数可调,适用于人工制砂、石料整形等领域,为用户带来显著的经济效益。

4.运行成本低:青石制砂机的易损件均为优质材料铸成,耐磨性能好,维护周期长,HVI制砂机更是采用了模块化设计,后期无需耗费过多的维修费用。

客户参观制砂机

产品展示

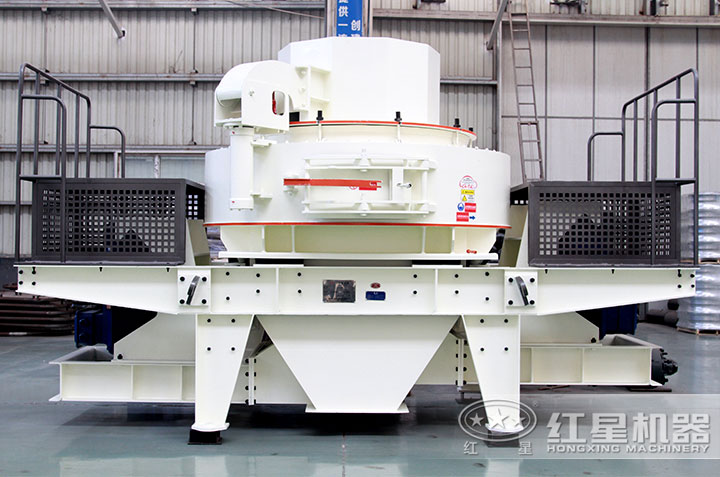

青石制砂机

直通冲击式制砂机

青石制砂机车间

VSI制砂机

HVI制砂机

HVI制砂机

产品价格

青石制砂机价格小型的几万就可以买到,大的型号几十万的也有,在这里点击在线咨询即可获取青石制砂机实时优惠报价单。底部有详细参数用做参考,青石制砂机的种类以及型号较多,且会影响到产量与粒型,所以由厂家客服或技术经理依据需求、实际情况等为您准确报价是再合适不过的,更有免费设计流程方案等服务。

产品报价

可抵达其他用户现场,厂家现场搭配生产

组成结构

设备采用独特的空气自循环系统,大大降低了外排风量,粉尘少,噪音小,有利于作业环境的改善,且可配置多种规格的除尘设备,环保节能效果明显。其主要构造包括进料斗、进料孔、叶轮、粉碎腔、中腔衬板、护栏、主电机、电机机架、轴筒、下体、排料口、皮带轮、机壳、电机等部件。

青石制砂机

工作原理

1、中心进料:青石落入制砂机进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内抛出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层或反击块上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次及多次几率撞击、摩擦和研磨破碎作用,被破碎的青石物料由下部排料口排出。

青石制砂机工作原理

青石制砂机工作原理

2、中心进料伴随环形瀑落进料:青石物料落入制沙机进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内抛出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次及多次几率撞击、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

技术参数

HX制砂机系列

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450

HVI制砂整形机系列

型  号 制砂 整形 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  70-140  130-230  2×75
HVI 0818 <30 <35 80-190 165-283 2×90
HVI 0922 <35 <40 105-145 220-330 2×110
HVI 0926 <35 <40 120-190 240-380 2×132
HVI 1032 <40 <45 181-278 246-356 2×160
HVI 1040 <40 <45 262-284 350-440 2×200
HVI 1250 <45 <50 345-371 414-540 2×250
HVI 1263 <50 <55 453-498 521-585 2×315

VSI制砂机系列

型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140 HXVSI-1145 HXVSI-1150
处理量
(t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520 500-610 520-650
全中心进料 60-90 100-130 150-190 225-260 245-355 255-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   400KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
