多缸液压圆锥破碎机

多缸液压圆锥破碎机

配件先进、可迅速装卸;料粒度均匀、制样效率高;动转平稳、噪音低。

进料粒度:60-285mm

处理能力:80-725m³/h

多缸液压圆锥破碎机简介

多缸液压圆锥破碎机是我公司引进德国新技术而开发的具有高性能的高能圆锥破碎机,将更高的转速与冲程结合,使破碎机的额定功率和通过能力大大提升,具有更高的破碎能力和破碎效率,在各种花岗岩、玄武岩等中硬以上岩石的中碎、细碎、超细碎作业中得到了广泛应用,是当今矿山建筑行业替代弹簧圆锥破碎机和取代一般液压圆锥破碎机的全新产品,是大型石料厂和矿业破碎的理想设备。


圆锥破碎机现场作业详情


产品展示

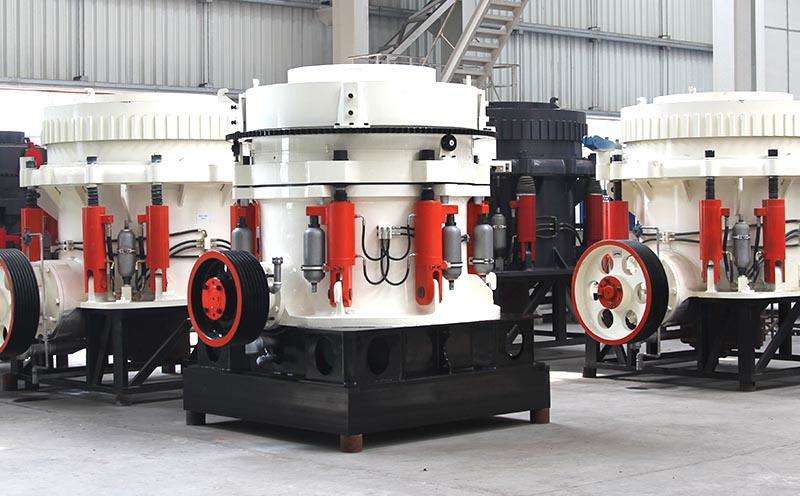

多缸液压圆锥破碎机设备

多缸液压圆锥破碎机图片

多缸液压圆锥破碎机

性能优势

1、生产能力大。破碎能力强、生产效率高、产量高、成品粒度均匀。工作可靠、运行成本低,易损件消耗少。

2、自动化程度高。液压保护及液压清腔、自动化程度高、减少停机时间,提高了工作效率。

3、成品粒型好。采用层压破碎原理,成品粒形优异,级配合理。经过破碎的产品呈立方体状,针片状含量低,无内裂缝,搞压强度高。

4、磨损少、寿命长。设备维护保养简便,易损件彩用目前国内新高强耐磨材料,损耗小,使用寿命长,能为客户带来可观的经济效益。破碎设备不断的更新与研发,延长了易损件,使用寿命长,容易保养与维修。

多缸液压圆锥破碎机生产现场

工作原理

在工作时通过电动机的旋转带动带轮或联轴器、传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动,在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部排除出故障物,在起到很好的保险作用的同时大大的降低了维修率。

多缸液压圆锥破碎机工作原理图

内部结构图

多缸液压圆锥破结构比较复杂,主要包括机架、传动部件、偏心套、碗形轴承架、破碎圆锥、支承套、调整套、保险缸、润滑液压部、电控部等,支承套、调整套、保险缸和电控部等是圆锥破碎机智能控制的主要研究对象。

多缸液压圆锥破碎机结构示意图

技术参数

型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
HXHP200 C1 900 210 178 22~38 160~250 4P   160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
HXHP300 C1 1100 235 200 26~45 230~445 4P   220 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
HXHP400 C1 1400 330 280 26~51 270~630 4P   315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
HXHP500 C1 1500 335 285 32~51 365~790 4P   400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
HXHP800 C1 2000 385 326 32~51 616~1100 4P   630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730
