PCZ型重锤式破碎机

PCZ型重锤式破碎机

结构紧凑可理、无污染;无堵塞、停机时间少;用寿命长,容易保养与维修、

进料粒度:≤600-≤1200mm

生产能力:100-800t/h

适用物料:长石、重晶石、石灰石、高岭土、滑石、鹅卵石、赤铁、赤铁矿等

PCZ型重锤式破碎机简介

PCZ型重锤式破碎机采用先进的生产技术,实现一次投料成型,具有高效、节能环保等特点,它吸取了颚式破碎机、锤式破碎机和反击破等的优势,是目前行业内锤式破碎机系列中技术比较先进的一种设备。经过优化设计后的PCZ型重锤式破碎机,成为大小物料一次完成破碎的新机型,被广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业中,特别适用于破碎石灰石及抗压强度低于200Mpa中等硬度的石料。

PCZ型重锤式破碎机物料图片

产品展示

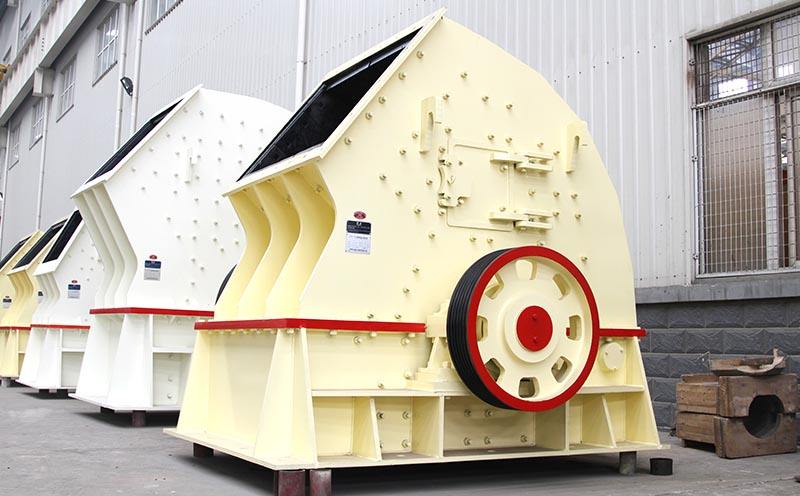

重锤式破碎机

重锤式破碎机图片


重锤式破碎机近图

性能优势

1、破碎设备自动化程度高,破碎比大,生产效率高,处理量大,经过破碎的产品呈立方体状,针片状含量低,无内裂缝,搞压强度高。

2、设备维护保养简便,易损件彩用目前国内最新高强耐磨材料,损耗小,使用寿命长,能为客户带来可观的经济效益。

3、破碎设备不断的更新与研发,延长了易损件,使用寿命长,容易保养与维修。

现场作业中

工作原理

工作时,电动机带动转子在破碎腔内高速旋转。物料自上部给料口进入破碎腔内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部设有筛板,粉碎物料中小于筛孔尺寸的石粒通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨, 最后通过筛板排出机外。

工作动态图

内部结构

重锤式破碎机主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。

技术参数

型号 转子直径×长度
(mm)
进料口(长度×宽度)
(mm)
进料粒度
(mm)
处理能力
(t/h)
配用功率
(kw)
外形尺寸
(mm?)
PCZ1308 1300×1000 930×650 ≤600 100-180 4P   132 2818×2100×2391
PCZ1410 1400×1000 1020×750 ≤700 180-230 4P   160/90×2 2830×2100×2485
PCZ1610 1600×1000 1150×1000 ≤900 260-350 4P   220-250/132×2 3370×2415×2751
PCZ1615 1600×1500 1400×1000 ≤900 380-550 4P   355-400/200×2 3371×2925×2752
PCZ1716 1700×1600 1640×1300 ≤1200 600-1100 4P   250×2 3520×3000×3210
PCZ1720 1700×2000 1980×1300 ≤1200 800-1200 4P   400×2 3670×3390×3328
PCZ1920 1900×2000 1850×1600 ≤1500 900-1500 2×500 3729×3300×4451
PCZ2225 2200×2500 2100×2300 ≤1700 2000-2600 1250 3931×4100×4660
