皮带输送机

皮带输送机

运输能力大、运输距离长、噪音较小、结构简单、维修方便、能量消耗少。

输送速度:1.3-2.0m/s

输送量:78-2195mm

适用物料:砂石、矿石、煤矿、水泥等松散物料。

皮带输送机简介

皮带输送机又称胶带输送机,本公司生产的输送机具有型号全、输送量大、结构简单、维修方便、部件标准化等优点,该输送机广泛应用在矿山、冶金、煤炭等部门,用来输送松散物料或成件物品,根据输送工艺要求,可以单台输送,也可多台组成或与其他输送设备组成水平或倾斜的输送系统,以满足不同布置型式的作业线需要。

皮带输送机现场作业

输送带根据摩擦传动原理而运动,具有输送量大、输送距离长、输送平稳,物料与输送带没有相对运动,噪音较小,结构简单、维修方便、能量消耗少、部件标准化等优点,因而广泛应用于采矿、冶金、化工、铸造、建材等行业的输送和生产流水线以及水电站建设工地和港口等生产部门,用来输送松散物料或成件物品。

物料图片

根据输送工艺要求,可以单台输送,也可多台皮带输送机组成或与其他输送设备组成水平或倾斜的输送系统,以满足不同布置形式的作业线需要。皮带输送机可在环境温度-20℃至+40℃范围内使用,输送物料的温度在50℃以下。

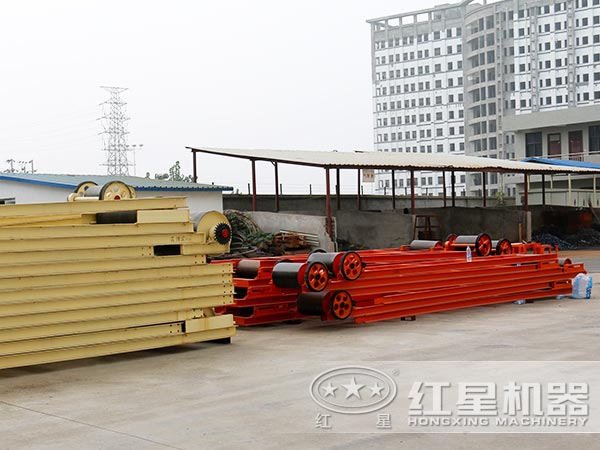

产品展示

红星皮带输送机

皮带输送机

皮带输送机图片


性能优势

1、应用范围广:可以用于水平运输或倾斜运输,使用非常方便,广泛应用于现代化的各种工业企业中,如:矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中,以及冶金、煤炭、交通、水电、化工等部门。

 2、生产成本低:生成本低由于物料与输送带几乎无相对移动,不仅使运行阻力小(约为刮板输送机的1/3-1/5),而且对货载的磨损和破碎均小,生产率高和动力消耗低。这些均有利于降低生产成本。

 3、一机多用:胶带输送机的输送能力和运距较大时,可配中间驱动装置来满足要求,胶带输送机可根据输送工艺要求,可以单机输送,也可多机组合成水平或倾斜的运输系统来输送物料,以满足不同布置型式的作业线需要。

4、可连续工作:首先皮带输送机可靠,在许多需要连续运行的重要的生产单位,如发电厂煤的输送,钢铁厂和水泥厂散状物料的输送,以及港口内船舶装卸等均采用带式输送机。必要时,皮式输送机可以一班接一班地连续工作。

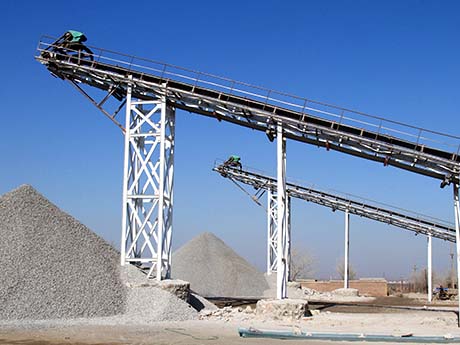

皮带输送机客户现场图

皮带输送机客户现场

工作原理

皮带输送机主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成。机身采用优质钢板连接而成 ,由前后支腿的高低差形成机架,平面呈一定角度倾斜。机架上装有皮带辊筒、托辊等,用于带动和支承输送皮带。有减速电机驱动和电动滚筒驱动两种方式。

皮带输送机工作原理示意图

技术参数

胶带宽度
(mm)
输送长度(m)
功率(kw)
输送速度
(m/s)
输送量
(t/h)
400 ≤10
3
12-15
3-4
15-30
4-7.5
1.25-2.0 30-60
500 ≤10
3
12-15
4-5.5
15-30
5.5-7.5
1.25-2.0 40-80
650 ≤10
4
12-15
7.5
15-30
7.5-11
1.25-2.0 80-120
800 ≤10
4
12-15
7.5
15-30
7.5-15
1.25-2.0 120-200
1000 ≤10
5.5
10-20
7.5-11
20-40
11-22
1.25-2.0 200-320
1200 ≤10
7.5
10-20
7.5-15
20-40
15-30
1.25-2.0 290-480
1400 ≤10
11
10-20
15-22
<20-40
22-45
1.25-2.0 400-680
1600 ≤10
15
10-20
22-30
<20-50
30-75
1.25-2.0 600-1080
1800 ≤10
18.5
10-20
30-45
<20-50
45-110
1.0-2.0 200-1500
2000 ≤10
22
10-20
45-55
<20-40
55-132
1.0-2.0 1000-2000
2400 ≤10
30
10-20
55-75
<20-40
75-185
1.0-2.0 1500-3000
