69鄂式破碎机简介

69鄂式破碎机也被称为“高产颚破”,该设备采用成熟的破碎工艺,运用数字化加工设备,使内部结构精密,在提高设备性能的同时,使整体结构简洁高产,破碎能力增强,该设备适用物料多,应用领域广,经济效益显著,值得投资选购。

颚式破碎机应用领域

颚式破碎机破碎物料多,应用广泛

设备现场

多台69鄂式破碎机生产现场

69鄂式破碎机生产现场

德版69鄂式破碎机作业现场

69鄂式破碎机生产现场

69鄂式破碎机安装现场 可安排就近参观

设备优势

应用范围广

排料口调整范围大,结构合理,占地面积小,可满足用户多种加工需求,广泛应用于众多行业的破碎生产中。

生产效率高

深腔破碎无死区,物料在破碎腔内不会发生堵料现象,提高了生产效率。单机节能15%~30%,系统节能一倍以上。

维护方便

设备在使用过程中操作简单,维护工作方便快捷,减少了停机维护时间,降低工人劳动强度、提效率高与收益。

耐磨性能好

零件选用高耐磨、抗压性强的制作材料,增强了零件的抗压性和耐磨性,其中动颚采用铸钢件构成,偏心轴采用锻坯加工等,使部件可靠性增加,高产耐用。

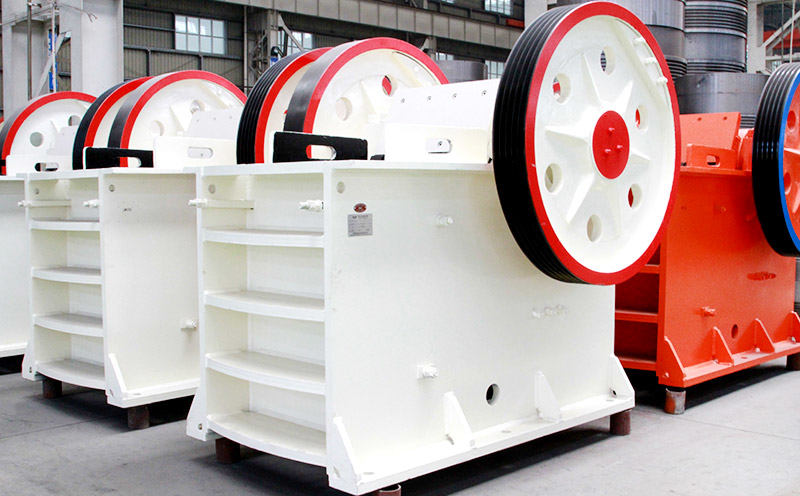

69鄂式破碎机

69鄂式破碎机 多种型号可供选择

设备工作原理

169鄂式破碎机工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出

269鄂式破碎机的工作部分是两块颚板,一是固定颚板,垂直固定在机体前壁上,另一个是活动颚板,位置倾斜,与固定颚板形成大小的破碎腔。活动颚板对着固定颚板作周期性的往复运动,时而分开,时而靠近,分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。整个工作过程高产完整。

69鄂式破碎机工作原理

69鄂式破碎机作业原理示意图

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-400×600 400×600 340 40-100 16-64 275 6P   30 7 1730×1730×1630
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
