液压颚式破碎机

液压颚式破碎机

全新液压技术、方便进出料口调整!

进料粒度:500-800mm

生产能力:85-650t/h

液压颚式破碎机简介

液压颚式破碎机主要用于破碎生产线、选矿生产线等工程项目中应用,其机器的部件结构与其它破碎设备的结构有所不同,下面我们来看你一下液压颚式破碎机主要构件。

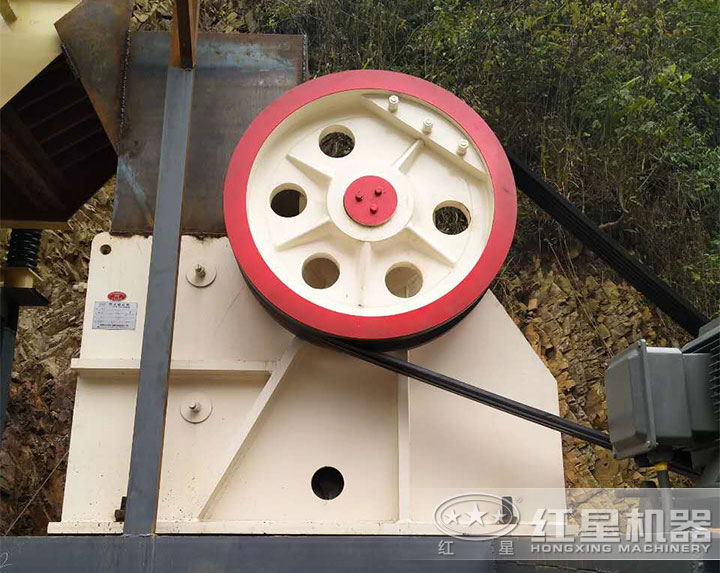

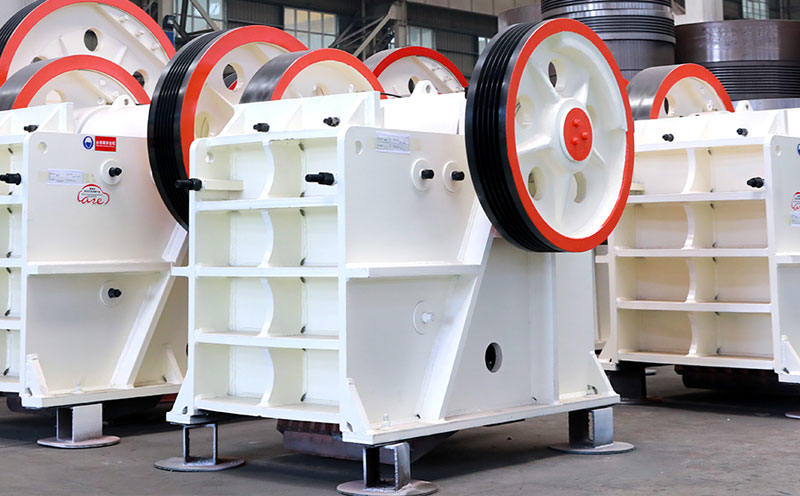

液压颚式破碎机

液压颚式破碎机结构

1、机架部件: 液压颚式破碎机的机架,在工作中受到很大的冲击载荷,因此它应具有足够的强度和刚度,并经有限元分析计算校核。是由前墙、后墙、侧墙和导轨部件组成。

2、动颚部件:动颚为焊接结构,其内孔以及槽等部位经过精确加工与检测,确保工作时安全、可靠,并经有限元分析计算校核。偏心轴为优质高强度锻钢,经多次精密的机械加工,热处理和探伤检查制成,因此具有足够的强度和刚度。轴承采用四套球面滚子轴承,具有很好的承载和自动调心的性能。

3、肘板与拉杆部件:肘板是一个传动构件,它与肘板垫采用滚动接触方式,正常使用情况下很少磨损,只需在其接触表面上涂一层润滑脂;拉紧部件系用来保证破碎机整个机构紧密结合,并部分平衡在动颚与肘板工作时产生的惯性力。

4、滑动导架与回退连接架:滑动导架是用于调整排料口大小,以及补偿齿板、肘板和肘板垫之间磨损的机构。在工作中,当过铁时主液压缸后退,通过回退连接架使其移动,增加排料口尺寸,从而排除过铁;回退连接架系用于连接液压缸与滑动导架的部件。

5、润滑部件: 本机采用自动单线递进式母子分配系。由电动润滑泵、干油过滤器、管道、递进式分配器、高压软管等元件组成。

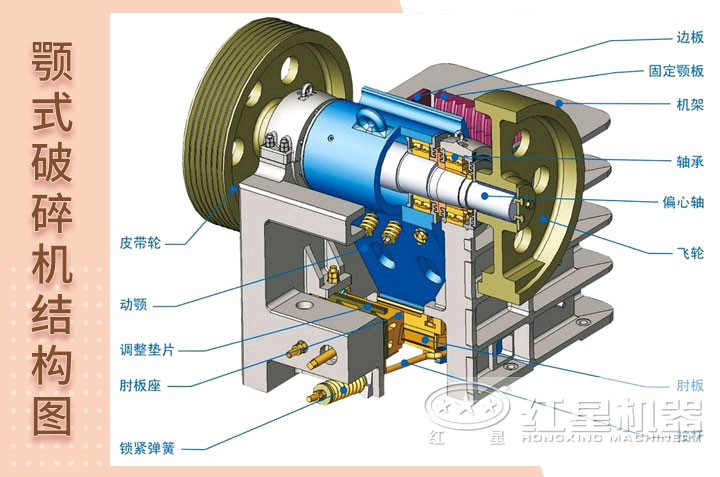

液压颚式破碎机结构示意图

1、锤击力强,节省成本。

液压颚式破碎机采用了新型动作阀,通过液压—气动能源并用的原理,使得锤击有力,同时大大提高了打击效率;并且结构紧凑简单,操作简便,生产线不需太多工人,减轻工人的劳动强度,改善现场工作环境,为用户可节少一定的费用。

2、反冲力小、 工况条件好。

新型结构液压锤加大了运动行程,以提高破碎传递效率,降低反冲击力,把对设备的损伤减小到最低限度;由于动颚垂直位移较小,加工时物料较少有过度破碎的现象,动颚颚板的磨损较小。

3、优选材质,经久耐用。

液压冲击锤及钎杆全部采用进口产品,其他部件及材料选用国内名牌优质产品,确保材料的合理性及工艺的先进性,关键部件均按严格的特殊工艺处理,确保经久耐用。

4、采用新型的液压系统。

机器的过载保护系统应用新型的液压系统。新型液压系统具有工作性能优良、自动化程度高、运行安全可靠的优点。对提高破碎设备的自控水平和增加整机的可靠性有显著效果,同时又把该新型液压系统有效地运用到破碎设备上。

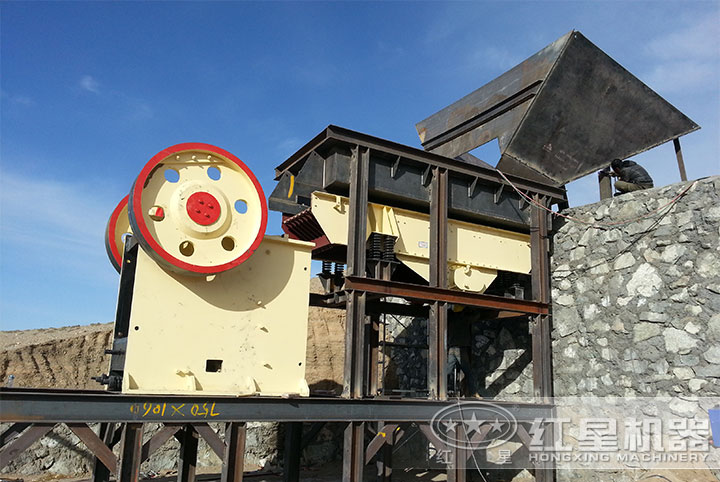

液压颚式破碎机

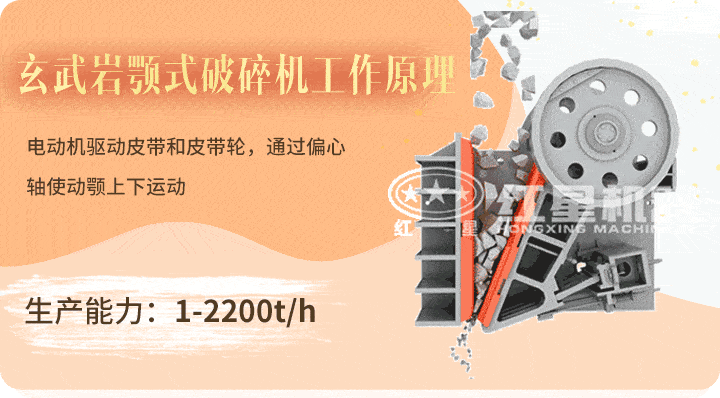

电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚 板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。

液压颚式破碎机工作原理

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600

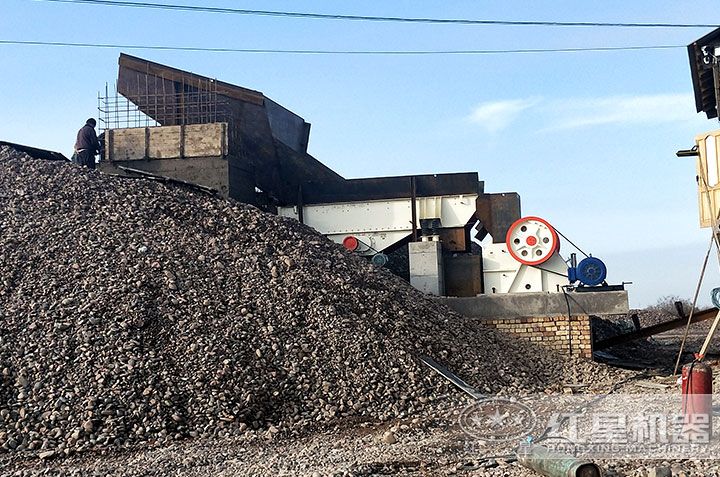

客户案例
