鹅卵石破碎机

鹅卵石破碎机

结构简单易操作,维护方便快捷,经过合理的设计

进料粒度:120-1500mm

出料粒度:10-400mm

适用物料:石灰石、方解石、石英石、花岗岩、玄武岩、河卵石、矿渣、渣石、大理石、石膏等各类矿山、岩石。

鹅卵石破碎机简介

鹅卵石破碎机主要用于鹅卵石生产线上的矿物破碎,一般常被用于鹅卵石加工的首个程序,可一次性将鹅卵石加工到中等粒度,广泛应用于矿山、冶金、化工、建材、电力、水利、交通等领域,对于鹅卵石的有效利用起着很重要的作用,粉碎效果强,生产成本较低,非常利于投资。

物料图片

产品展示

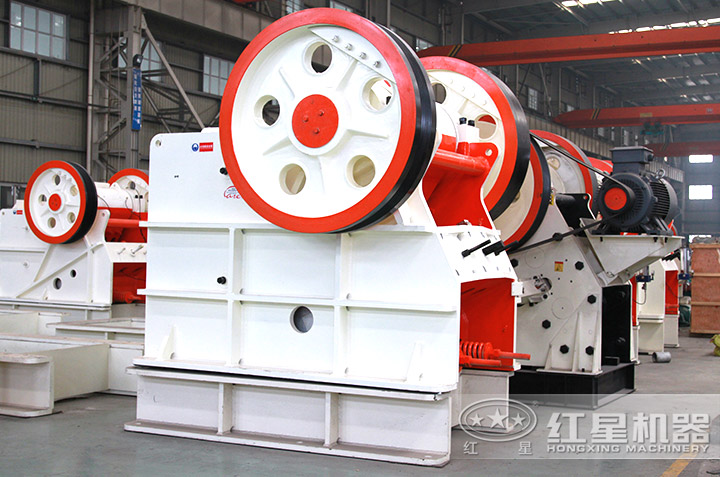

鹅卵石破碎机

鹅卵石粉碎机

鹅卵石破碎机设备

性能优势

1、结构上:鹅卵石破碎机 结构紧凑、简单。其经过不断的改进优化,在保证机器性能提高的同时,机器结构也得以简化,整个机器更容易操作,维修更加方便,停机维修时间大大缩短。

2、性能上:性能稳定,破碎比大,鹅卵石破碎机坚固的机架可以保持在高强度的压力下进行作业,而高锰钢的动颚、颚板、重型偏心轴以及大型轴承的耐久性及可靠性都非比寻常,提高了破碎性能,且产品粒度均匀。

3、设计上:设备的设计易于安装,由于鹅卵石破碎机的电机与破碎机一体结合,比其他设备占用的空间更小,在井下以及各类苛刻的环境下工作,不受斜度或者高度的影响。

4、节能上:鹅卵石破碎机腔型为深腔双曲面形式,负支撑、零悬挂、小偏心距高摆频的的结构与深腔型相匹配,使其获得高处理能力、低磨耗、低能耗的优异性能。

现场作业中

工作原理

鹅卵石破碎机工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时,肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,鹅卵石通过两颚板之间的挤压、搓、碾等实现多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,已破碎鹅卵石在重力的作用下,经颚腔下部的出料口自由卸出。

鹅卵石破碎机工作原理示意图

组成结构

鹅卵石破碎机结构图

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
