花岗岩颚式破碎机

花岗岩颚式破碎机

连续破碎可到22小时

处理能力:1-2200t/h

进料粒度:125-1500mm

适用物料:石灰石、方解石、石英石、花岗岩、玄武岩、河卵石、矿渣、渣石、大理石、石膏等各类矿山、岩石。

花岗岩颚式破碎机简介

花岗岩结构均匀,质地坚硬,颜色优美,是优质建筑石料,具有硬度高、耐磨损等特点。为了满足基础设施对于砂石的需求,花岗岩颚式破碎机一直是花岗岩破碎生产线的主要设备,常用于物料的初级破碎,该设备在花岗岩、玄武岩、鹅卵石、白云石等物料的破碎方面具有很大的优势。

物料图片

产品展示

花岗岩颚式破碎机用户来访

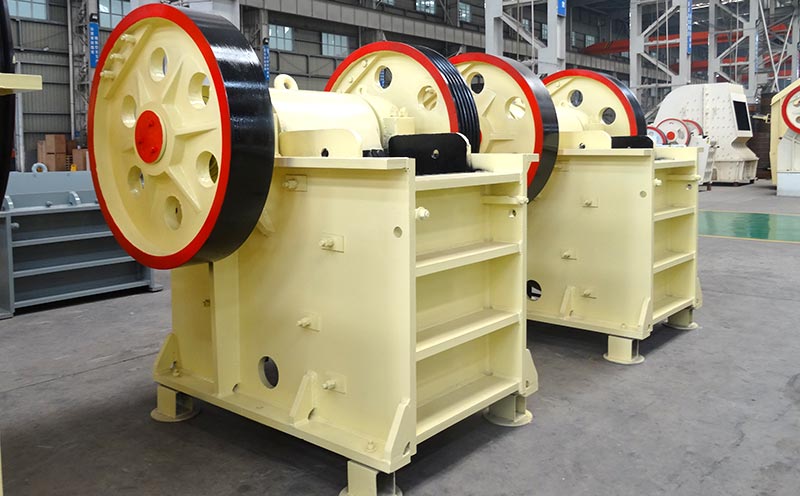

花岗岩颚式破碎机

花岗岩颚式破碎机|车间

性能优势

1.花岗岩颚式破碎机的自动化程度很高,除了对设备的开机、停机和日常维护以外,基本上不需要人工操作,节省了大量的人力投资。

2.花岗岩颚式破碎机独特的破碎腔型设计使得颚板材料利用率更高,颚板一头磨损可以掉头继续使用,提高材料利用率,延长使用寿命。

3.花岗岩颚式破碎机的弹簧保险系统是过载保护装置,即使有异物铁块等通过破碎腔也不会危害机器,使用起来经济耐用,生产效率较高,产品粒型较佳。

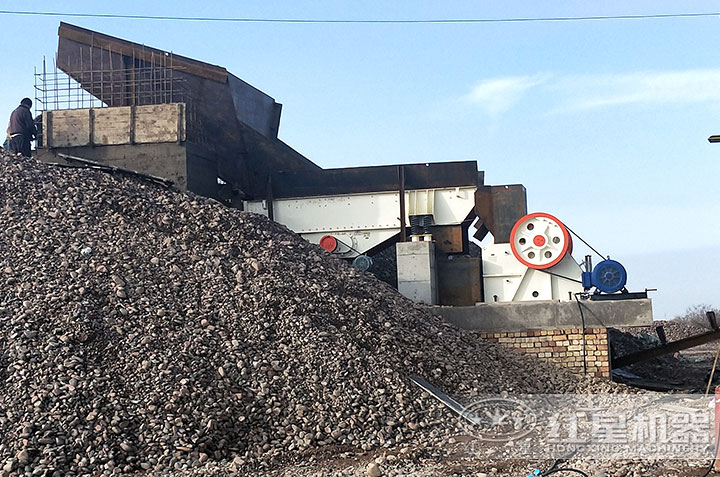

现场作业中

工作原理

电动机驱动皮带轮,动颚在偏心轴的带动下做上行和下行运动,随之肘板和动颚间的夹角变大再缩小,动颚与定颚时而接近,时而远离,接近时,物料受到挤压而破碎,远离时已经破碎合格的物料从下部排料口排出。随着电动机的连续转动,花岗岩颚式破碎机的动颚作周期性的压碎和排料,实现物料的批量生产。

工作原理

组成结构

结构

花岗岩颚式破碎机主要部件详解

花岗岩颚式破碎机主要部件有机架、支承装置、轴承、破碎部件、传动机构等。

机架要有足够的强度和刚度,用作支撑偏心轴承受破碎物料的反作用力,采用铸钢或优质铸铁整体铸造而成。

支承装置主要用于支承偏心轴和悬挂轴,将其固定在机架上。支承装置采用滑动轴承和滚动轴承两种。

花岗岩颚式破碎机

破碎部件包括动颚和定颚。动鄂直接承受物料的破碎力,必须有足够的强度并且轻便,以减小动颚作往复摆动时所引起的惯性力。动颚要由优质钢铸成。

传动机构中的偏心轴一般采用合金钢铸造而成,连杆用铸钢制造,推力板一般由铸铁整体铸成,也可以制成组合式的。

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
