齿辊破碎机

齿辊破碎机

破碎比大、噪声低;结构简单、生产率高;料粒度均匀。

进料粒度:200-1150mm

生产能力:30-300t/h

适用物料:煤炭、泥煤、膨润土、稀土、铁屑、粉煤灰、黄砂、矿砂、风化石等。

齿辊破碎机简介

齿辊破碎机由单台或者多台电机带动破碎机两侧皮带轮,使齿辊做相向转动,符合两齿辊间隙的物料自动落下,大于两齿辊的物料在齿辊上受到组合破碎(劈、搓折、击)从而达到所需粒度的要求。具有体积小,破碎比大,噪声低,结构简单,维修方便的优点,比我国现在齿辊式破碎机生产率高2倍,被破碎物料粒度均匀,过粉碎率低,维修方便,过载保护灵敏,安全可靠等特点。

物料图片

产品展示

齿辊破碎机生产车间

齿辊破碎机厂家

齿辊破碎机

性能优势

1、齿辊破碎机具有体积小,破碎比大,噪声低,结构简单,生产率高,被破碎物料粒度均匀等特点。

2、齿辊破碎机采用双重过载保护装置。当机器过载时,对电机和大小齿辊起到保护作用。

3、齿辊破碎机电动机与减速器之间用限距型液力偶合器联接,防止动力过载,传感器过载保护,安全可靠。

4、齿辊破碎机采用智能清除装置,可利用工况间隔自动清除破碎机腔壁上的粘附物料。

现场作业中

工作原理

采用特殊耐磨齿辊高速旋转,对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎),形成了高生产率的机理,两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓。电动机与减速器之间用限距型液力偶合器联接,防止动力过载,传感器过载保护,安全可靠。齿辊间距液压调整,齿辊轴承集中润滑。齿形优化设计,拉剪力选择破碎,高效低耗。

齿辊破碎机原理

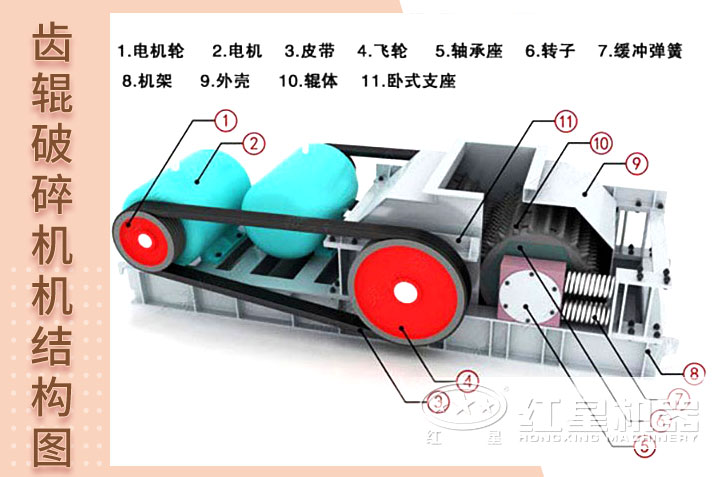

组成结构

齿辊式破碎机由传动装置、机架部分、破碎辊、机械弹簧装置和联动机构等组成。

结构

技术参数

型号 辊子直径(mm) 辊子长度(mm) 最大进料粒度(mm) 排料粒度(mm) 产量(t/h) 电机功率(kw) 总重量(t) 外形尺寸(长×宽×高)(mm)
2PGC600×500 600 500 200-450 15-100 30-60 4P   11×2 3800 2450×1800×950
2PGC600×800 600 750 300-600 20-120 60-100 4P   18.5×2 7200 4500×1900×1350
2PGC800×1000 800 1000 500-800 30-150 100-160 4P   22×2 12600 2550×2050×1100
2PGC1000×1000 1000 1000 700-950 30-200 150-200 6P   45×2 18800 2780×4100×1550
2PGC1200×1200 1200 1200 800-1050 30-200 180-250 6P   55×2 29500 2780×3200×1980
2PGC1500×1200 1500 1200 1000-1150 30-200 200-300 6P   75×2 38600 8010×4500×2050
