锤式反击破碎机

锤式反击破碎机

生产能力:30-550t/h

电机功率:37-630kw

应用范围:化工、冶金、矿山、高速公路建设、水利工程、建筑碎石等行业中

获取优惠报价 我要询价

销售热线:0371-67772626

锤式反击破碎机简介

锤式反击破碎机简称反击破。红星锤式反击破碎机是吸收国内外优良技术,结合国内砂石行业具体工矿条件而研制的,本系列产品能处理边长100-500毫米以 下物料,具抗压 强最高可达350兆帕, 具有破碎比大,破碎后物料呈立方体 颗粒等优点。

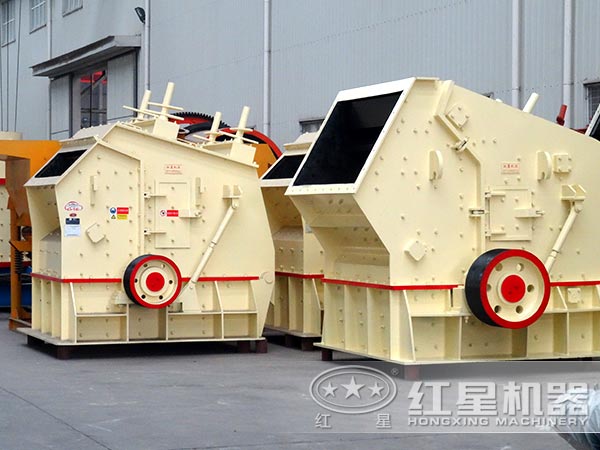

锤式反击破碎机

锤式反击式破碎机结构

锤式反击式破碎机主要由:衬板、链幕、转子部、板锤、调节弹簧、蝶形弹簧、后反击板部、前反击板部、架体部等组成。

板锤:板锤主要是用来对从进料口进来的物料进行击打,赋予物料冲击能。我公司生产的板锤采用耐磨金刚制成,延长板锤的使用寿命。板锤的形状很多,有长条形、T形、S形、工形、斧形和带槽式形等,现在一般为长条形。反击板:反击板主要是用来承受板锤击出的物料冲击,通常采用了耐磨的衬板,带有篦缝的反击面,其产品细粒级含量较少,设备生产能力可提高,电耗省。可采用钢板焊接而成。

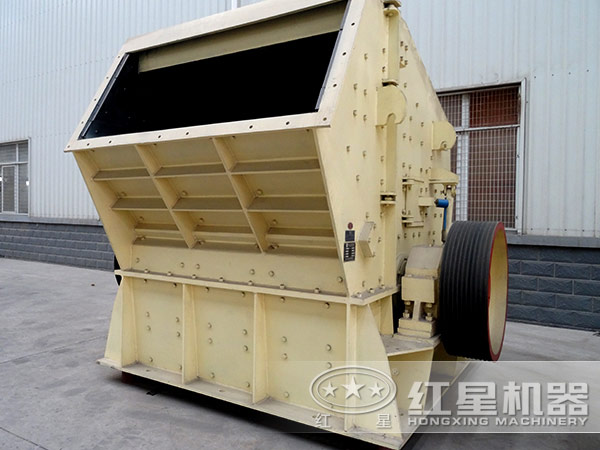

锤式反击破碎机

1、锤式反击破碎机采用合理的润滑系统,增加了轴承的使用寿命,而且维修也方便。

2、可通过多种方式调节出料粒度,如调节转子速度、调节反击板和研磨腔的间隙等。间隙调节可通过机械式或液压式进行调节。

3、进料溜槽和反击板可配备加热装置,防止物料的粘结。反击式破碎机不须配备底部筛板可有效防止堵塞现象

4、它采用新的制造技术,独特的结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好。

锤式反击破碎机

物料块从进料口喂入,为了防止料块在破碎时飞出,在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面,细小料块通过篦缝落到机壳的下部,大块的物料沿着筛面滑到转子上。在转子的圆周上固定安装着有一定高度的板锤,转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击,获得动能后以高速向反击板撞击,接着又从反击板上反弹回来,在破碎区中又同被转子抛出的物料相碰撞。由条筛、转子、反击板以及链幕所组成的空间称为第一冲击区;由反击板与转子之间组成的空间是第二冲击区。物料在第一冲击区受到互相冲击而破碎后,继而又进入第二冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出。

反击式破碎机示意图


技术参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
外形尺寸
(长×宽×高)
(mm)
总重量
(t)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300 12
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390 15
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800 17.7
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800 22.4
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×2620 27
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×2620 34
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330 50.6
PF-1820 Φ1800×2000 1260×2040 800 400-800 4P   630-710 4400×3866×4009 83.21
