青石制砂设备简介

青石是碳酸盐岩中重要的组成岩石,经过破碎后的青石是建筑行业的理想材料,红星研发生产的青石制砂设备在部件设计上非常合理,对于青石的制砂效果优良,应用广泛,备受各大投资企业的欢迎。

大型青石制砂生产现场

青石制砂设备展示

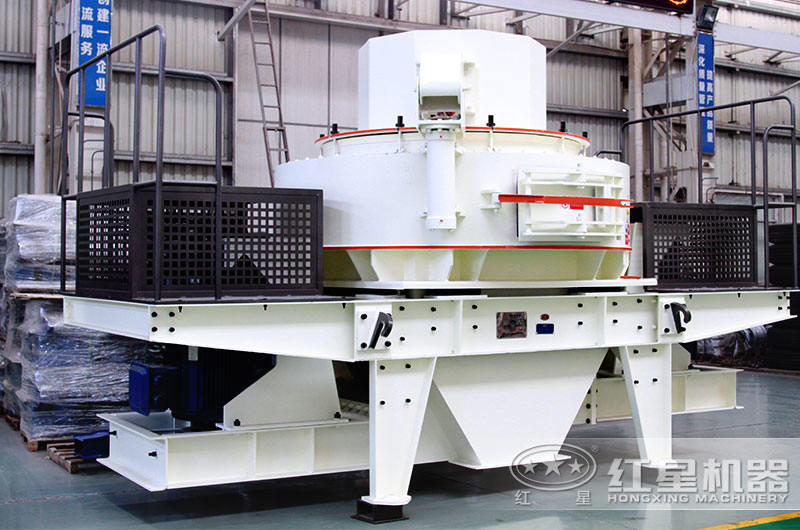

青石制砂机近图

青石制砂机 出沙率高、成品粒型好

青石制砂机车间

青石制砂机 双电机配置保证主轴均衡受力

制砂机内部

多种规格的青石制砂机可供选择

青石制砂机性能优势

1、技术优,节能环保:重要部件均选用国内大品牌生产商,确保系统低故障率;设备工作噪音低,特别的空气自循环系统,大大降低了外排风量,降低粉尘,利于环保。

2、粒度均匀,成品效果好:破碎后的青石产品呈立方体、粒形优异、级配合理、细度模数可调,特别适合建筑领域或者高速公路铁路等对砂石骨料的高要求等,经济效益明显。

3、部件稳定性强,耐磨性能高:上下可调式周护板的应用,菱形冲级块,再加上其他部件的应用,整个设备对青石进行加工时更加应用自如,其耐磨性能高,不易损坏。

4、操作容易,检修方便:青石制砂设备重量轻,可较大限度的发挥其优越的性能,并且配备有液压开盖装置,使青石制砂机破碎腔内部件检修拆换方便快捷,省时省力。

制砂机制砂现场

青石制砂机自动化程度高、操作省力

青石制砂设备工作原理

青石落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另 一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部;

后又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块青石物料在涡流破碎腔内受到两次及多次几率撞击、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

青石制砂工作原理

青石制砂机组成结构

青石制砂机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等部分组成。

结构

技术参数

型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量 (t/h) 瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2320×2900 4560×2450×2830 5500×2700×3100 5500×2700×3100 5500×2700×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同
