石块破碎机

石块破碎机

硬挤压,磨擦减少,因而减少锤头损耗,耐磨件使用寿命更长

进料粒度:120-1500mm

生产能力:1-2200t/h

适用物料:石灰石、方解石、石英石、花岗岩、玄武岩、河卵石等

石块破碎机简介

石块破碎机是众多破碎石料设备中一款独特的石块破碎机,它采用模块式组合结构,独特的无焊接机架设计,消除了焊接带来的应力集中,从而使设备具备了良好的耐磨性。此外,红星厂家产出的石料破碎机还采用了液压系统。该破碎设备应该反复实践,实际应用中达到了理想状态。

破碎现场

该设备主要用于对原材料的中碎和细碎,其破碎方式为曲动挤压式。被破碎物料的最大块度应小于其选用机型号料口尺寸的10--60毫米,而小机型为化验室破碎制样使用,其设计为全密封式,无粉尘泄露。且该设备广泛用 于电力、冶金、化工、地质、水利等行业,也可用于其他行业物料试样制备的破碎。

物料图片

产品展示

颚式破碎机

反击式破碎机

圆锥破碎机

冲击式破碎机

性能优势

1、采用三腔曲面形破碎腔,使物料打击次数增多,硬挤压,磨擦减少,因而减少锤头损耗,耐磨件使用寿命更长。

2、反击板与锤头间隙能方便调节,能有效控制出料粒度。

3、采用可偏转结构,如遇坚硬物料可一定程度防止锤头断裂。

4、采用了先进的运动学设计理念采用先进的运动学设计,提高了设备的转速,使其过载能力大幅度提升。

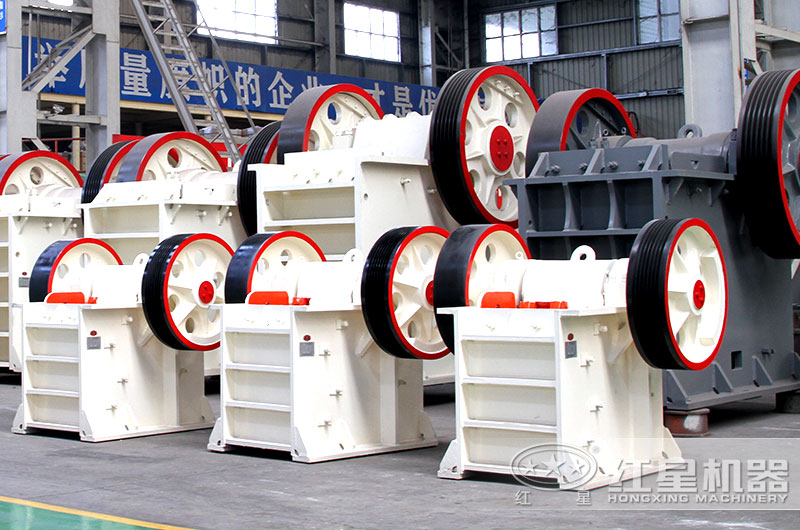

石块破碎机设备

工作原理

石块破碎机的工作部分是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一是活动颚板(动颚),位置倾斜,与固定颚板形成上大下小的破碎腔(工作腔)。活动颚板对着固定颚板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的石块物料受到挤压,弯折和劈裂作用而破碎。

原理

组成结构

结构

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
