石膏颚式破碎机

石膏颚式破碎机

摆脱石膏过粉现象;破碎均匀、粒度完整!

处理能力:1-2200t/h

进料粒度:125-1500mm

适用物料:石灰石、方解石、石英石、花岗岩、玄武岩、河卵石、矿渣、渣石、大理石、石膏等各类矿山、岩石。

石膏颚式破碎机简介

破碎生产线

石膏是一种用途广泛的工业材料和建筑材料,采用石膏各式破碎机对石膏进行破碎,具有针对性,适用性强,可行性高。石膏颚式破碎机也简称石膏颚破,又名老虎口。主要由动颚和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机。这种石膏颚式破碎机因为具有结构简单,工作可靠以及能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐、陶瓷、冶炼、公路、铁路、水利和化学工业等众多行业。

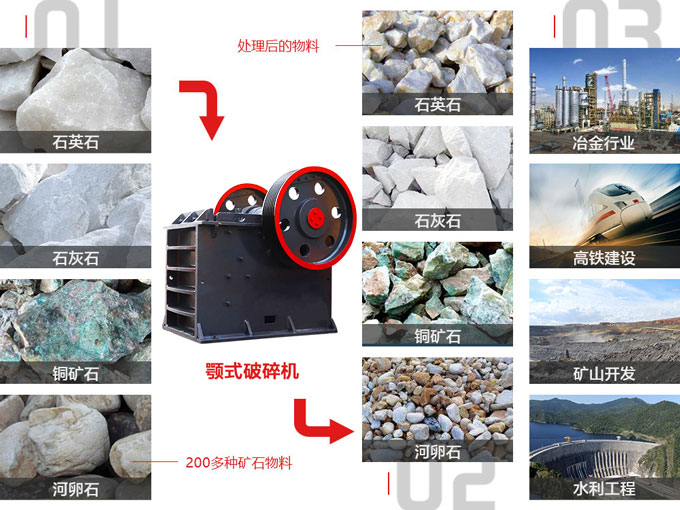

物料图片

产品展示

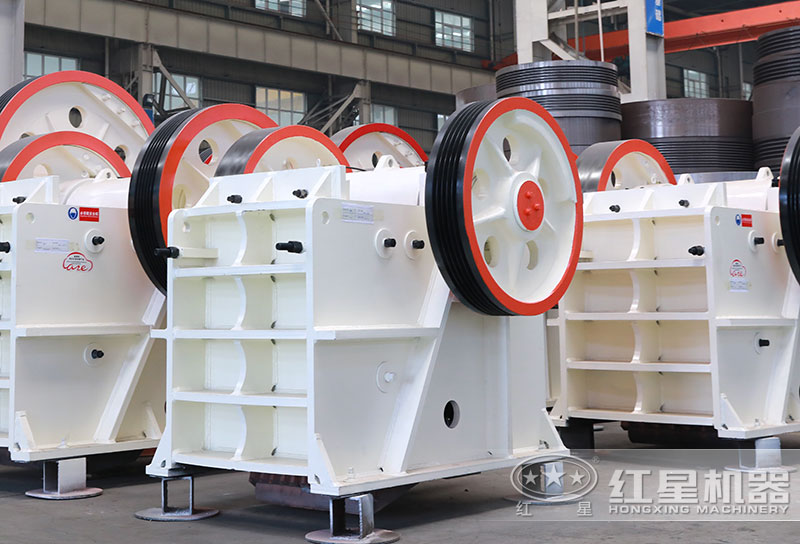

石膏颚式破碎机

石膏颚式破碎机车间

石膏颚式破碎机近图

性能优势

1.产品质量轻,占地面积小:石膏颚式破碎机经过吸收国内外生产经验和技术研制而成,机身占地面积小,整机可以拆分安装,产品质量较轻,便于运输。

2.结构简单,操作方便:石膏颚式破碎机主要由动静颚板、机架、上下护板、调整座、动鄂拉杆等部分组成,组成结构较为简单,操作起来也容易上手。

3.高效节能,经济耐用:石膏颚式破碎机具有高处理能力,低磨耗、低能耗的优势,单机节能率达到15%-30%,系统节能达到一倍以上,电力消耗也相对较低。

4.安全可靠,易于维护:石膏颚式破碎机的润滑系统完善,传动装置各传动件采用高碳钢制造,持久耐用,各部件检查更换方便,设备维护保养简单。

现场作业中

工作原理

石膏颚式破碎机的活动颚板直接悬挂在偏心轴上,动颚的下部由推板支撑住,推板的另一端支承在楔形调整机构上。在偏心轴的两端分别装有飞轮和胶带轮,胶轮本身也起着飞轮的作用。飞轮上装有配重,用以部分地平衡偏心轴在运动时所产生的惯性力。推板的作用是同时起着传力杆件和保险零件的作用。当偏心轴按逆时针方向旋转时,使活动颚板复杂摆动,实现破碎作业,当活动颚板作返行程时借助弹簧的张力将活动颚板迅速拉开,物料即从排料口排出。通过螺杆调节楔形机构,可以调节出料口间隙大小,从而控制产品粒度。

石膏颚式破碎机

组成结构

结构

使用注意事项

1.石膏颚式破碎机正常运转之后,才可以将物料投入破碎腔内。

2.物料应该均匀地加入破碎腔,同时要避免侧面加料,以防止负荷突变或是单边突增。

3.石膏颚式破碎机在正常工作情况下,轴承的上升温度不能超过35度,温度不能超过70度,如果温度过高要立即停机检查并排除问题。

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
