选矿摇床

选矿摇床

控温精度高、范围广;实现快速降温;具有自身保护功能。

进料粒度:0.15-2mm

生产能力:10-60t/d

销售热线:
0371-67772626

获取优惠报价

产品介绍

选矿摇床是一种物理选矿设备,选矿摇床又称6s摇床,它主要用于选别金、银、铅锌、钽铌、锡等稀有金属和贵重金属矿石。红星公司生产选矿摇床已经有了20多年的经验,在这些岁月中,我们总结积累了大量经验,而且最近我们又对选矿摇床进行了一些改进,市场反应良好。

选矿摇床是分选细粒矿石的常用选矿设备,处理金属矿石时有效选剔粒度范围是3~O.019毫米,选煤时上限粒度可达10毫米。6-S摇床的突出优点是分选精度高,经一次选别就可得到高品位精矿或废弃尾矿,且可同时接出多个产品。平面6-S摇床看管容易,调节方便。主要缺点是设备占地面积大,单位厂房面积处理能力低。

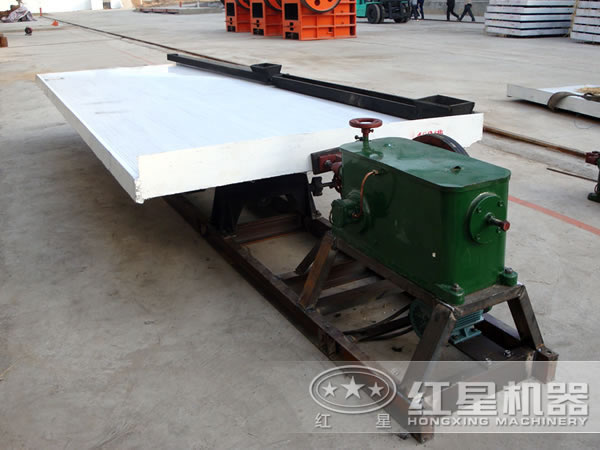

选矿摇床

选矿摇床

选矿摇床(又称6S摇床,选矿摇床,玻璃钢摇床)属于重力选矿设备,由平面溜槽发展而来,以后以其不对称往复运动为特征而自成体系。6-S摇床由床面、机架和传动机构三大部分组成,床面呈梯形或菱形,横向有1°~5°倾斜,在倾斜边上方配置给矿槽和给水槽,床面上沿纵向布置床条,其高度自传动端向对侧降低。整个床面由机架支承,在床面一端安装传动装置,后者可使床面前进接近末端时具有急回运动特性,即所谓差动运动。

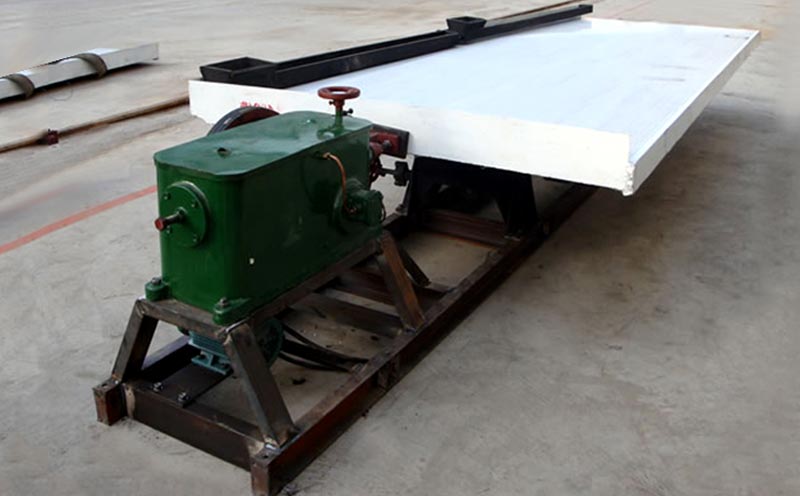

选矿摇床

选矿摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下 运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

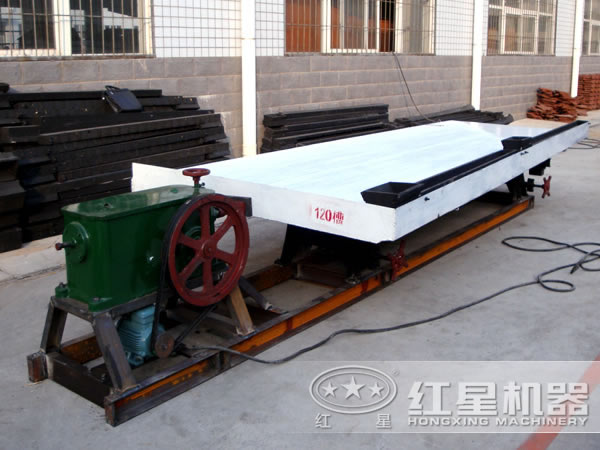

选矿摇床

我公司生产的工业用选煤摇床功率大、噪音小、耗电量相对同型号产品有明显降低,是您选煤设备中的不二之选。红星公司欢迎广大客户前来我公司考察。

电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下 运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

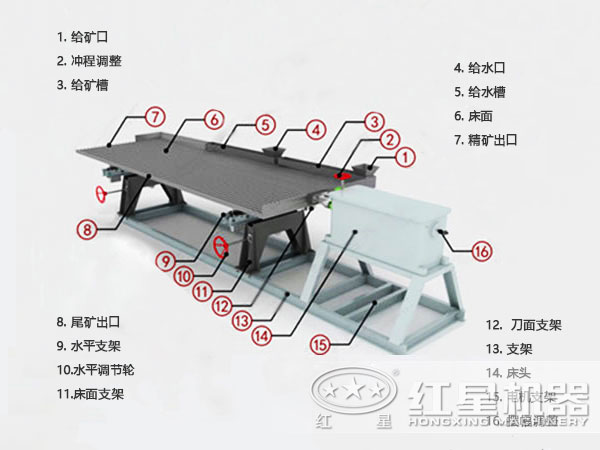

选矿摇床结构图

选矿摇床结构图

 摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向。

技术参数

名 称 粗砂摇床 细砂摇床 矿泥摇床
床面尺寸 长度(mm) 4450 4450 4450
传动端宽(mm) 1855 1855 1855
精矿端宽(mm) 1546 1546 1546
最大给矿粒度(mm) 2 0.5 0.15
给矿量(t/d) 30-60 10-20 15-25
给矿浓度(%) 25-30 20-25 15-25
行程(mm) 16-22 11-16 8-16
频率(f) 45-48 48-53 50-57
床面清洗水量(t/d) 80-150 30-60 10-17
床面横向坡度(°) 2.5-4.5 1.5-3.5 1-2
床面纵向坡度(%) 1.4 0.92 ----
床面尖灭角(°) 32-42 40 42
选矿面积(㎡) 7.6 7.6 7.6
床面长度比 2.6 2.6 2.6
床面端面形状 矩形 锯齿形 三角形
电机功率 1.1 1.1 1.1
传动机构 偏心连杆机构
