高频振动筛(高频筛)

高频振动筛(高频筛)

细料筛分,细度可达300目,高频率、低振幅,处理能力。

入筛浓度:30%-40%

处理能力:15-48t/h

高频振动筛(高频筛)简介

高频振动筛效率高、振幅小、筛分频率高。与普通筛分设备的原理不同,由于高频筛采用了高频率,一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡,加速了大密度(比重)有用矿物和析离作用,增加了小于分离粒度物料与筛孔接触的概率。从而造成了较好的分离条件,使小于分离粒度的物料,特别是比重大的物粒和矿浆一起透过筛孔成为筛下产物。

高频振动筛

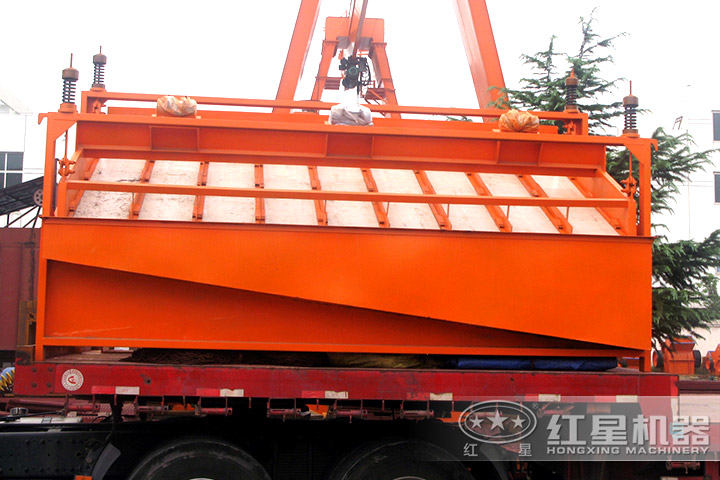

高频筛发货现场

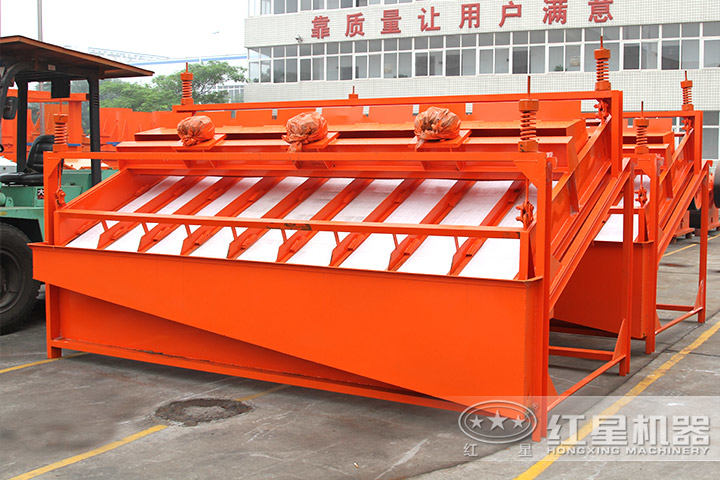

高频振动筛发货现场

1、无转动零件,无需加润滑油;

2、结构简单,维修方便,经久耐用,故障率低;

3、振动器运用了共振原理,双质体临界共振状态工作,所需驱动功率小,在启动时无大的启动电流,噪声低;

4、振动器启动后,振幅瞬时即可达到工作稳定值。停车时,它的振幅瞬时即可消失,并且允许在额定电压、电流和振幅下直接启动和停车;

5、筛体的激振或振幅可调,可以通过改变筛体的激振力(调节激振)来控制筛下产品粒度,对于保证不同结晶粒度矿石的精矿品味是非常有益的;

6、在筛体振动的同时,筛片的筛条之间也产生相对的颤动,筛片缝隙不易堵。

高频筛

在磨矿回路中,对磨矿产品进行控制分级,将粗粒连生体筛出即筛上物返回磨机再磨。细粒即筛下物可以及时排出,避免再磨造成过粉碎。及时筛出达到细度要求的物料,可以提高磨机产量、降低能耗、提高效益。在选矿回路中安装高频筛,可以筛出粗粒精矿送往磨机再磨,筛下细粒进行精选,可以提高精矿品位。

高频振动筛内部结构

高频振动筛结构图

滚筒筛是根据物料的颗粒大小进行分级处理的一种选矿设备,又被称为滚筒筛分机,主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。

技术参数

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
总重量
(kg)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 6P 5.5 20 1200×2500 3500 2930×1860×870
3YK1225 3 9 4-50 400 10-70 800-970 8 6P 5.5 20 1200×2500 3850 3070×1860×1210
2YK1230 2 7.2 4-50 400 12-78 800-970 8 6P 7.5 20 1200×3000 4200 3430×1860×870
3YK1230 3 10.8 4-50 400 13-80 800-970 8 6P 7.5 20 1200×3000 4600 3570×1860×1210
2YK1237 2 8.88 4-50 400 15-86 800-970 8 6P 7.5 20 1200×3700 4600 4050×1860×870
3YK1237 3 13.32 4-50 400 16-90 800-970 8 6P 7.5 20 1200×3700 5200 4270×1860×1210
2YK1535 2 10.5 5-50 400 20-125 800-970 8 6P 11 20 1500×3500 5890 4120×2210×1230
3YK1535 3 15.75 5-50 400 21-125 800-970 8 6P 11 20 1500×3500 6700 4360×2210×1610
2YK1545 2 13.5 5-50 400 22-150 800-970 8 6P 15 20 1500×4500 6330 5120×2210×1230
3YK1545 3 20.25 5-50 400 22-150 800-970 8 6P 15 20 1500×4500 6800 5360×2210×1610
4YK1545 4 27 5-50 400 22-155 800-970 8 6P 18.5 20 1500×4500 7800 5930×2210×2060
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 6P 15 20 1500×4800 6980 5420×2210×1230
3YK1548 3 21.6 5-50 400 22.5-162 800-970 11 6P 15 20 1500×4800 7700 5660×2210×1610
4YK1548 4 28.8 5-50 400 22.5-162 800-970 8 6P 18.5 20 1500×4800 8700 6230×2210×2060
2YK1848 2 17.28 5-80 400 25-206 750 8 6P 18.5 20 1800×4800 9080 5420×2550×1420
3YK1848 3 25.92 5-80 400 32-276 750 8 6P 18.5 20 1800×4800 9600 5660×2550×1780
4YK1848 4 34.56 5-80 400 32-285 750 8 6P 22 20 1800×4800 11100 6290×2550×2160
2YK1854 2 19.44 5-80 400 32-312 800-970 8 6P 18.5 20 1800×5400 10150 5960×2550×1420
3YK1854 3 29.16 5-80 400 32-312 800-970 8 6P 22 20 1800×5400 10840 6260×2550×1780
4YK1854 4 38.88 5-80 400 32-336 800-970 8 6P 30 20 1800×5400 12840 6830×2550×2160
2YK2160 2 25.2 5-100 400 50-475 970 8 6P 30 20 2100×6000 11780 6720×2840×1530
3YK2160 3 37.8 5-100 400 50-475 970 8 6P 30 20 2100×6000 12800 7030×2840×1910
4YK2160 4 50.4 5-100 400 50-497 970 8 6P 37 20 2100×6000 14800 7300×2840×2380
2YK2460 2 28.8 5-100 400 65-550 970 8 6P 37 20 2400×6000 15600 7020×3140×1530
3YK2460 3 43.2 5-100 400 70-620 970 8 6P 37 20 2400×6000 17600 7300×3140×1910
4YK2460 4 57.6 5-100 400 80-680 970 8 6P 45 20 2400×6000 19600 7600×3140×2380
2YK2870 2 39.2 5-100 400 120-680 750 8 8P 22×2 20 2800×7000 21200 7600×4320×1620
3YK2870 3 58.8 5-100 400 180-720 750 8 8P 22×2 20 2800×7000 22400 7800×4320×2120
2YK3072 2 43.2 5-100 400 200-700 750 8 8P 22×2 20 3000×7200 23600 7800×4520×1750
3YK3072 3 64.8 5-100 400 230-800 750 8 8P 22×2 20 3000×7200 25500 8000×4520×2300
