磁选机

磁选机

综合效益高;使用寿命长、独特设计;系统稳定可靠。

进料粒度:0-3mm

生产能力:10-280t/h

销售热线:
0371-67772626

获取优惠报价

产品介绍

磁选机简介

河南红星是郑州为数不多磁选机生产厂家,我公司生产的磁选机已经出口到世界二十多个国家和地区,赢得了国内外客户良好口碑。 磁选机与浮选机都是磁选设备的一种,该设备利用各种矿物比磁系数的不同,借助磁力和机械力将混合料中的磁性物质分离开的设备。

磁选机的应用

我公司生产的磁选机针目前是市场比较流行的赤铁矿选矿设备,在赤铁矿选矿工艺生产中,该磁选机扮演着越来越重要的角色。 我公司生产的磁选机可以分选的矿物很多比如:磁铁矿,褐铁矿,赤铁矿,锰菱铁矿,钛铁矿,黑钨矿,锰矿,碳酸锰矿,冶金锰矿,氧化锰矿,铁砂矿,高岭土,稀土矿等都可以用磁选机来选别。磁选过程是在磁选机的磁场中,借助磁力与机械力对矿粒的作用而实现分选的。不同的磁性的矿粒沿着不同的轨迹运动,从而分选为两种或几种单独的选矿产品。

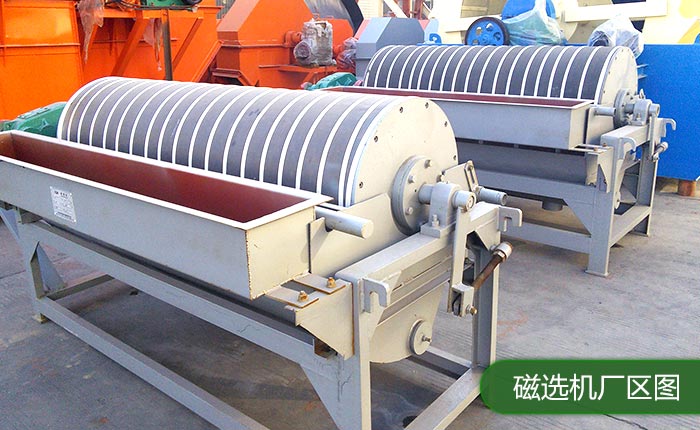

磁选机

我公司生产的磁选机种类繁多,可满足不同客户的多种需求。根据出料力度大小的不同,磁选机器大小各异因此价格不一。欢迎客户来我厂咨询具体型号磁选机价格。

磁选机

磁选机

干式磁选机与湿式磁选机的区别

干式磁选机是针对干燥的磁性矿物进行分选的磁力选矿机械,相对于湿式磁选机分选矿物时要使用液体作为稀释剂提高分选效率而言,干式磁选机则要求被分选的矿物干燥,颗粒之间可以自由移动、成独立的自由状态,否则会影响磁选效果,甚至会造成不可分选的后果。根据不同矿物磁性率的大小,遵守最大化回收理念,采用国内高性能磁性材料,利用最专业的聚磁原理设计,达到了目前国内最理想的分选效果,可以有效地为企业降低生产成本、减少消耗、最大限度的增加选矿厂的经济效益。TNG筒式高强磁系列干式磁选机筒表面磁场强度深、磁系包角大、磁场强度稳定、传动系统稳定可靠、提高矿石入磨品位。

干式磁选机

干式磁选机

湿式磁选机

湿式磁选机

磁选机工作原理

矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。

精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。这就是磁选机的基本工作原理。

磁选机

磁选机内部结构图

磁选机主要由圆筒、磁系、槽体、传动部分四部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件,用不锈钢螺钉和筒相连。电机通过减速机,带动圆筒作回转运动。磁系为开放式磁系,装在圆筒内。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

磁选机结构图

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
客户案例

山东烟台磁选工艺生产线

产量:10-280t/h

配套设备:小型锤式破碎机,球磨机,磁选机,螺旋分级机

河南焦作铁矿石磁选生产线

产量:日产500吨

配套设备:铁矿石破碎机,石膏磨粉机,褐铁矿回转窑,锰铁矿选矿设备

福建泉州陶粒砂生产现场

产量:80-500t/h

配套设备:鄂式破碎机,陶瓷球磨机,水泥回转窑,单筒冷却机
