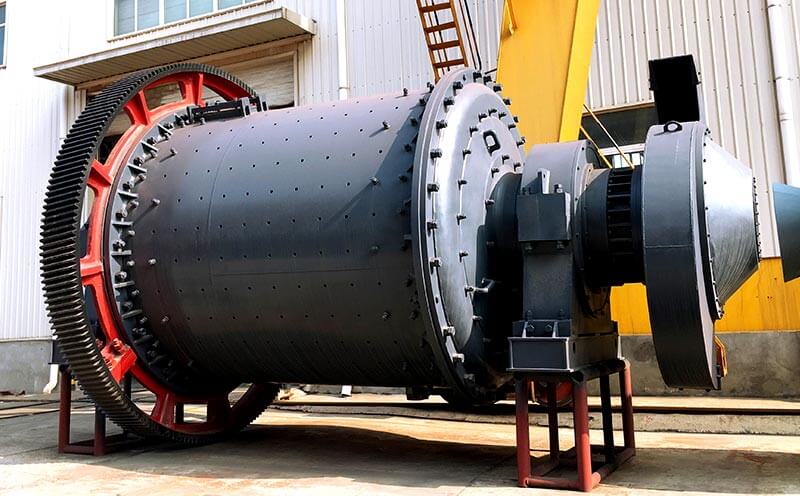

球磨机

球磨机

耐磨、寿命长;能耗低、轴承寿命长;密封装置、密封性强。

进料粒度:≤20-≤25mm

生产能力:1.5-338t

适用物料:石英砂、萤石矿、煤泥、长石、铜矿、熟料、矿渣、铝矾土等。

球磨机简介

球磨机现场作业

球磨机是物料被破碎之后,再进行粉碎的关键设备。球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

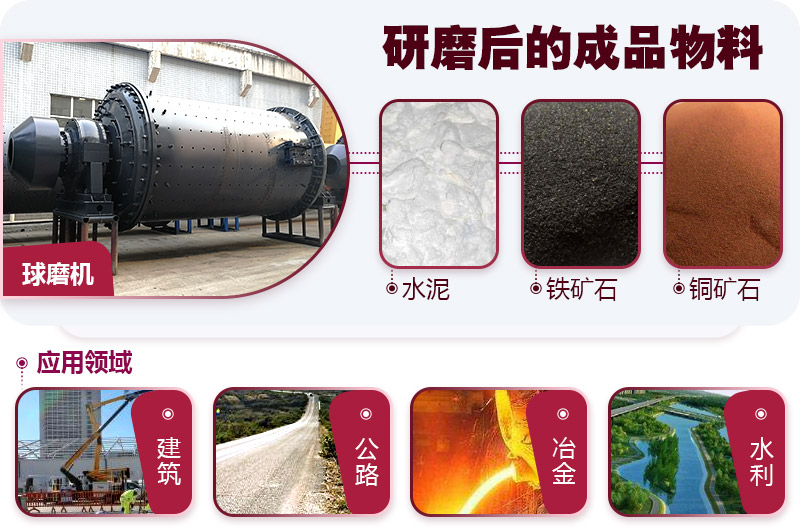

球磨机应用范围

球磨机应用范围

产品展示

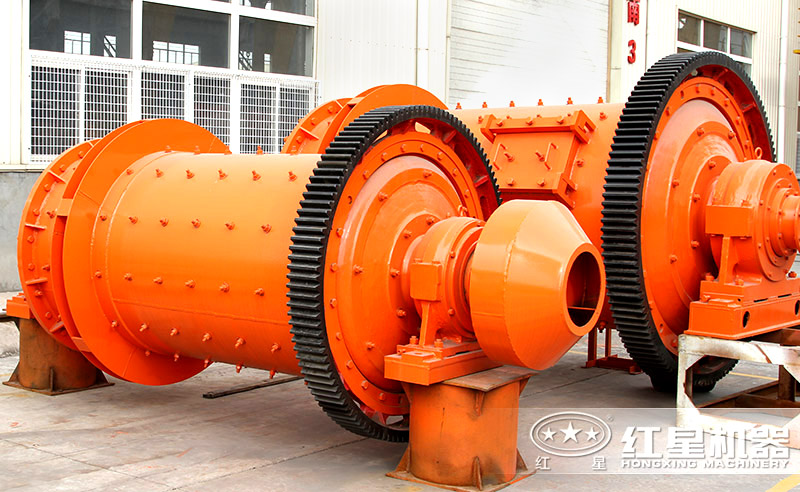

大型球磨机

大型球磨机

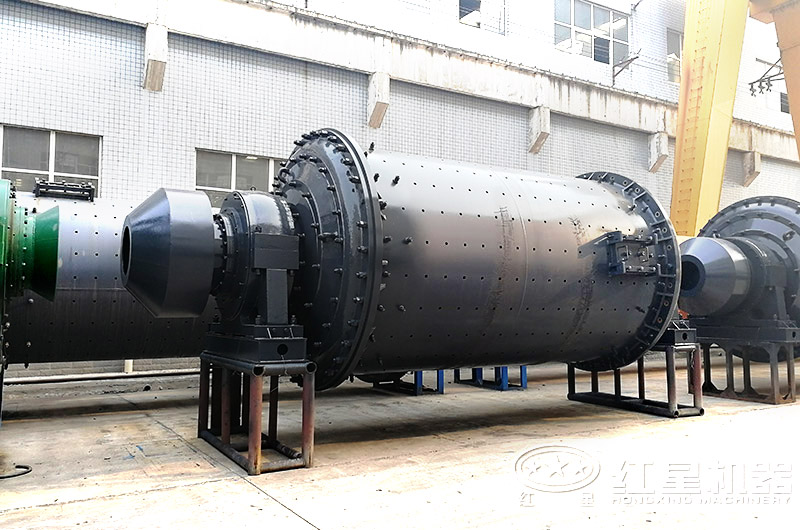

小型球磨机

小型球磨机

球磨机内部介质

球磨机内部介质

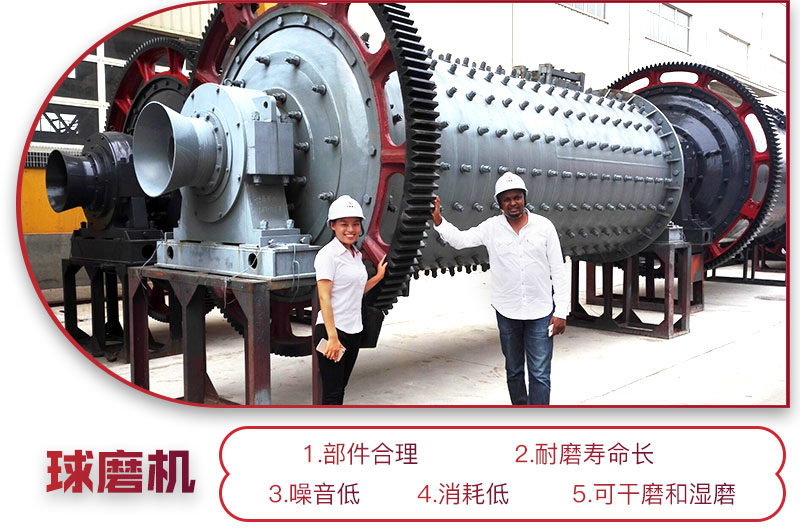

性能优势

1、部件合理:球磨机采用了与传统球磨机不同的闭式传动方式,它巧妙地将排料部与联轴器相结合,减速机的输出轴直接带动金矿球磨机的筒体转动, 进一步改善了传统系统的润滑效果。避免了大、小齿轮在开放的大环境下难以保持良好润滑的情况, 彻底避免了与大、小齿轮相关联的一切问题。

2、耐磨寿命长:橡胶是一种长分子链的高分子化合物,具有很好的耐磨性能却比重很小。 橡胶衬板由于充分利用了橡胶的良好耐磨性,因此 在使用寿命方面具有明显的优势,一般来说,橡胶衬板的使用寿命为锰钢衬板的三倍以上,特别是第二段磨矿尤其突出。

3、噪音低:由于球磨机筒体 上起到了一个“软垫”的作用,缓冲了钢球对筒体的冲击作用,降低噪音,改善了生产作业环境。

4、消耗低:球磨机采用了大型滚动轴承代替传统的滑动轴承,轴承体采用润滑脂润滑,大大减少了磨擦阻力,且油耗极低、操作较为方便。因此它的节能效果十分显著,其电机功率较传统金矿球磨机减少了25%。

球磨机性能优势

球磨机性能优势

工作原理

球磨机为卧式筒形旋转装置,外沿齿轮传动,物料由进料装置经入料中空轴螺旋均匀地进入球磨机磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨,粉状物通过卸料箅板排出,完成粉磨作业。

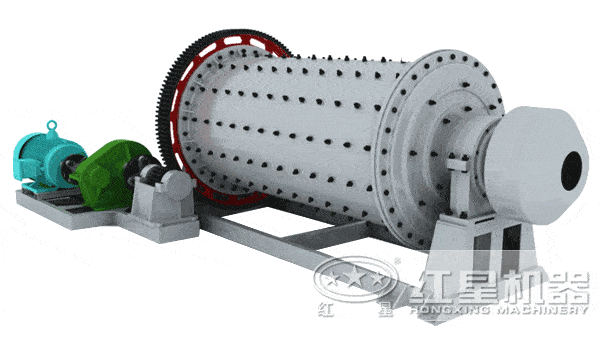

球磨机工作原理

球磨机原理图

组成结构

球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。 根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。

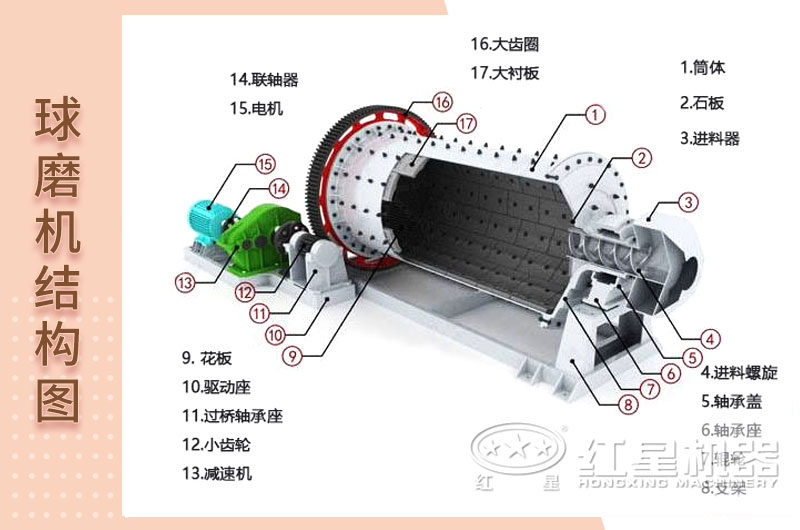

球磨机结构图

球磨机结构图

作业现场图

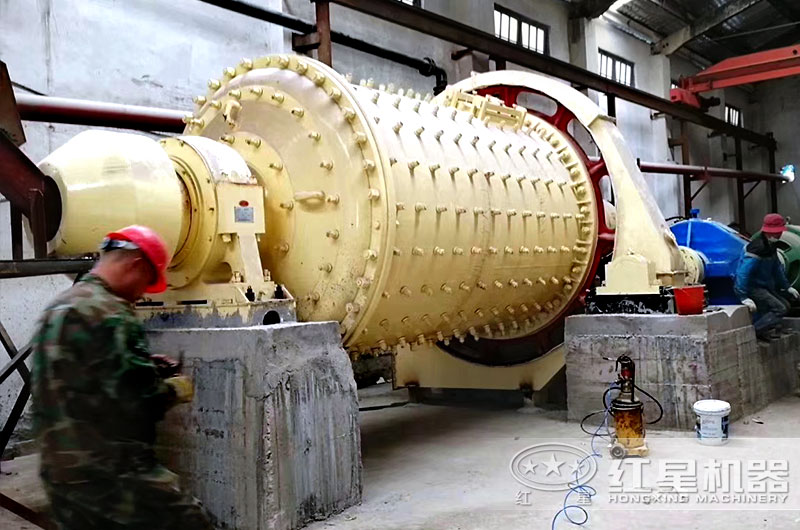

固定安装球磨机现场

固定安装球磨机现场

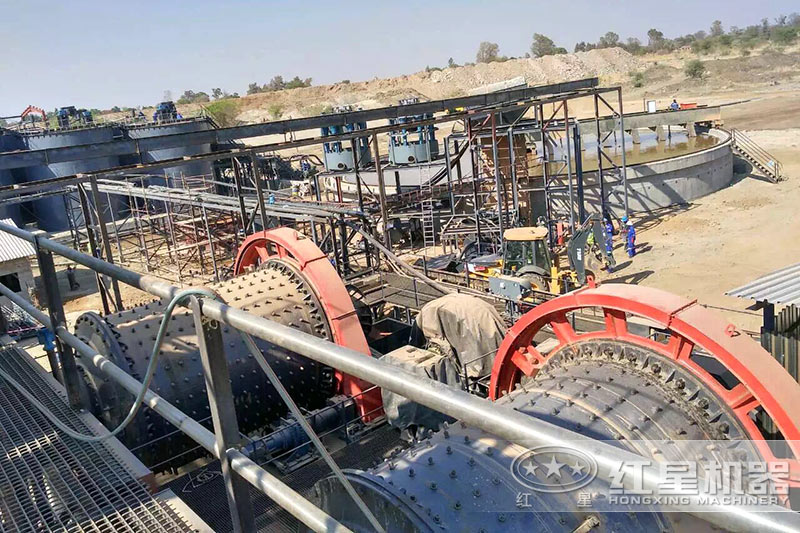

球磨机在选矿厂作业

球磨机在选矿厂作业

价格多少

一台球磨机要多少钱,厂家对于这个问题都是不能直接给出答案的,因为球磨机的型号是不同的,不同型号的球磨机装球量、电机配置、总重量、筒体转速、长度是不同的,厂家在生产一台规格型号不同的球磨机时需要投入的原材料、人力、物力费用是不同的,而且在不同的地区物价是不同的,所以设备的市场价格有所差别,想知道哪款设备更适合自己,请直接免费在线咨询或在留言区写下你的需求,我们将根据你的需要,为你配置合适的规格型号,并为你提供更准确的报价单。

技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 ≤25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 ≤25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 ≤25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 ≤25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 ≤25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 148-615 4500 525
