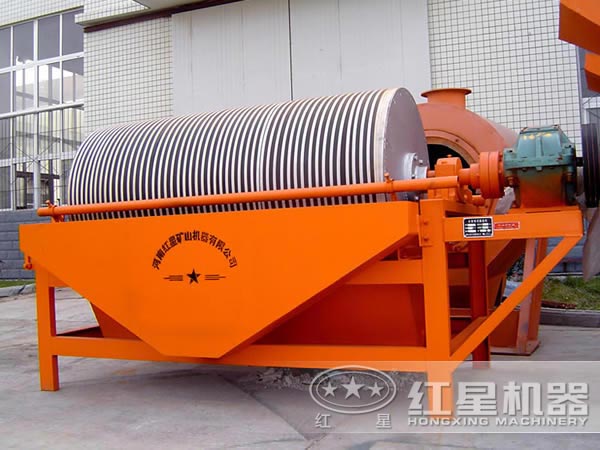

滚筒磁选机

滚筒磁选机

进料粒度:0-3mm

生产能力:10-280t/h

适用物料:可用于矿石、菱铁矿、钛铁矿、磁铁矿、褐铁矿、赤铁矿、黑钨矿等物料的磁选。

滚筒磁选机简介

滚筒磁选机是根据磁铁矿矿物性质及选矿特点而设计的,在结构上较明显的特点是磁系外部包裹着圆筒来保护内部磁系或者是利用圆筒与磁系的相对转动来实现较好的除去铁矿中夹杂的非磁性矿物。主要应用于磁铁矿的选矿作业,根据选矿作业环境的不同,不同构造的滚筒式磁选机可以用来进行湿式磁选作业、干式磁选作业,粗选、精选、扫选作业,也能进行大块磁选作业、细粒磁选作业。

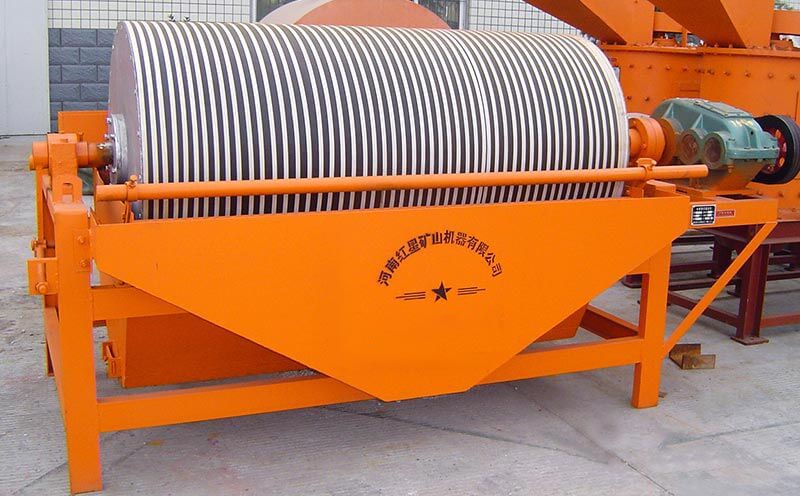

滚筒磁选机

结构特点

设备由上下机壳、永磁滚筒、电动机等组成。物料由料仓进入磁滚筒,通过布料器均匀分布,在机壳下方设有两个出料口,一个是磁性物料出料口,一个是非磁性物料出料口,在机器运行过程中,可以通过调整手轮来控制物料中的磁性物质含量,并采用永磁磁系结构,可持续运行,具有节约能源安全可靠的等特点。

1、结构设计合理

由箱体、两个磁芯装置、两个排渣装置及传动装置组成,数块高强度永久磁铁组装成一个表面形成网状磁力线的滚筒,排渣装置与滚筒构成磁封闭系统,形成合理的设计。

2、磁源采用高性能永磁磁材

该机采用高性能永磁磁材作为磁源,在工作中,被选物料在滚筒表面磁场中,借助磁力与机械力对颗粒的作用而实现分离,采用强磁选与阴离子反浮选流程优势,大大提高了磁选效率,增加用户的生产收益。

3、选矿精度高

滚筒磁选机在选矿作业中,工作原理科学,有利于矿物的提纯,品味得到提升,有利于微粉物料下一步的处理加工,分选精度高,能有效为用户带来明显收益,值得推广。

滚筒磁选机

磁选是基于物料间的磁性差异,作用于各种颗粒上的磁力和机械力的合力不同,使它们的运动轨迹也不同,从而实现分选作业。将物料放入磁选机,其中的磁性颗粒在不均匀磁场作用下被磁化,受到磁场吸引该磁性颗粒就会沿磁场强度增加的方向移动直至被吸附在滚筒或带式收集器上,而后随着传输带运动而被排出。没磁性的仍会留在废物中而被排出。

滚筒磁选机结构图

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
