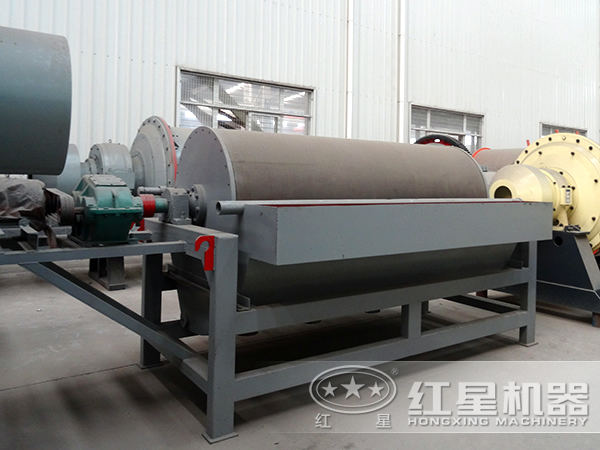

铁沙磁选设备

铁沙磁选设备

进料粒度:0-3mm

生产能力:10-280t/h

应用范围:铁沙磁选设备磁选机广泛用于资源回收,木材业、矿业、窑业、化学、食品等其他工场,

铁沙磁选设备简介

铁沙磁选设备是根据物质磁性的差别实现分选的选矿机械,我公司生产的磁选机种类繁多,可满足不同客户的多种。

铁沙磁选设备

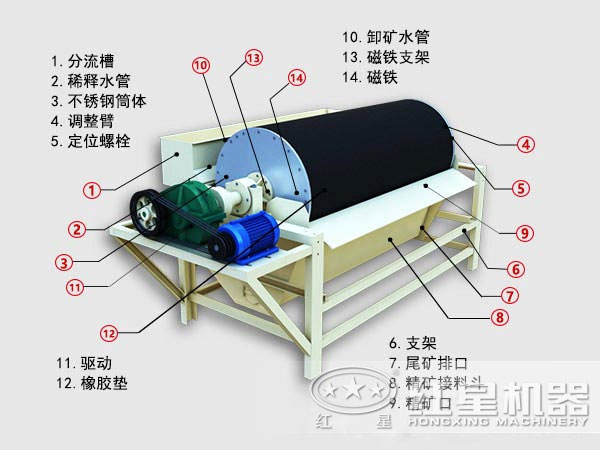

1、湿式永磁筒式磁选机主要由圆筒、磁系、槽体、传动部分四部分组成;

2、圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件,用不锈钢螺钉和筒相连;

3、应用广泛根据用户需要,可提供顺流、半逆流、逆流型等多种不同表强的磁选。

4、电机通过减速机,带动圆筒作回转运动。磁系为开放式磁系,装在圆筒内。

铁沙磁选设备

矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁链”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

铁沙磁选设备原理图

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
