金属镁回转窑简介

金属镁是一种银白色的轻质碱土金属,化学性质活泼,能与酸反应生成氢气,具有一定的延展性和热消散性。金属镁回转窑属于建材设备类,可以对金属镁、氧化锌等物料进行高温煅烧,与传统回转窑相比,金属镁回转窑在煅烧过程中可以很好地处理回转窑清圈机出现结圈的现象,该设备的技术性能良好稳定,运转效率较高,因此企业产品的质量高、产量较大,成本相应降低。

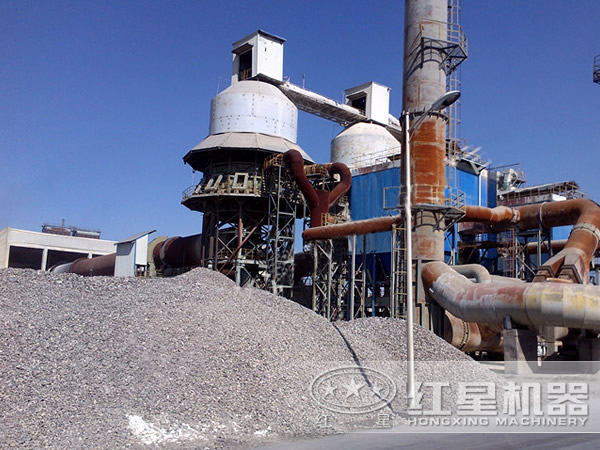

金属镁回转窑

传热方式

1.导流。导流是指由于物体各部分的直接接触、弹性波的作用,原子或分子的扩散以及自由电子的扩散等所引起的能量转移。

2.对流。对流只能在液体和气体中出现,在回转窑内部对流的同时流体各部分之间还存在着导热。

金属镁回转窑

3.热辐射是一种电磁波来传播能量的现象,他不仅要产生能量的转移,而且还伴随着能量形式的转化,即从热能转化为辐射能或者相反的从辐射能转化成热能。因此回转窑内部的传热方式是根据物料的形式来决定的。

性能优点

1.金属镁回转窑结构简单,造价低,修建速度较快。

金属镁回转窑

2.金属镁回转窑操作方便,生产能力大,原料更换方便,适于煅烧多种原料等。

3.金属镁回转窑部件维修方便,使用寿命较长。

金属镁回转窑原理图

金属镁回转窑由回转筒体、支撑装置、带挡轮支撑装置、窑头、窑尾密封装置、喷煤管等部分组成,设备运转时,窑体呈一定的斜度,范围在3.5%-4%之间,物料从进料口进入窑体内,在窑内通过分解,烧成等工艺过程,煅烧成熟料后从窑筒体的底端卸出,进入冷却机。整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置。传动装置除了主传动之外,还有辅助传动装置确保主传动电源中断时仍能够使窑体慢速转动,防止窑体变形等。窑头窑尾的密封装置保证设备不漏风,提高煅烧效率。

技术参数

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 预热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
