烘干机

烘干机

干燥强度大,效率高;操作简单、环保节能;结构先进,烘干能力强

筒径×筒长:Φ1.2×8.0m-Φ3.6×28m

生产能力:1.9-76.0t/h

销售热线:
0371-67772626

获取优惠报价

产品介绍

河南红星机械厂是业内领先的烘干机生产厂家,我公司生产的烘干机通过一定技术手段,干燥物体表面的水分或者其他液体的烘干机设备。该系列烘干机可用于选矿、建材、化工、冶金 、印刷等领域。为了适应各领域烘干效果,我公司主要生产有:工业烘干机、煤泥烘干机、 H系列回转烘干机、间接传热烘干机等。

烘干机物料适用范围

烘干机图片实拍

烘干机

烘干机内部

烘干机底座

烘干机半成品

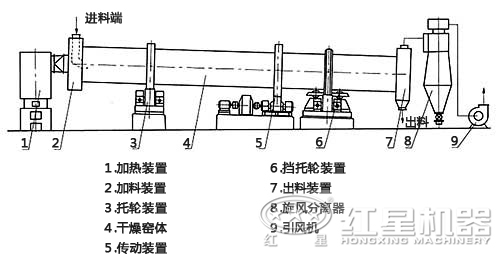

烘干机结构

烘干机主要由筒体装置前后托轮装置、进出料装置、传动装置与齿轮罩等部件组成。(与烘干机配套的附属设备:燃烧室、喂料出料设备、收尘设备等均不属本机范围)。 公司生产的转筒烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。 红星矿机烘干机选用合理的运行参数,煤耗量和电耗量比一般烘干机降低10-15%以上,台时产量提高10-15%以上,已在水泥和选矿企业得到了广泛的应用。

烘干机结构

烘干机的燃烧装置,物料在重力和回转作用下从一段流向另一端,同时物料被反复抄起,带至上端再不断地扬撒下来,带至上端再 不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,在这一个过程中水分被逐渐烘干。

烘干机发货现场

烘干机生产现场

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
