PE颚式破碎机

发布时间:2016-07-21 18:16:43    作者:红星机器

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

服务热线:0371-67772626 在线交谈

【进料粒度】:125-1500mm

【生产能力】:1-2200t/h

【应用范围】:矿山、冶炼、建材、公路、铁路、水利和化学工业等部门。

【适用物料】:花岗岩、玄武岩、石灰石、方解石、河卵石、矿渣、大理石、渣石、石膏等。

PE颚式破碎机简介

PE鄂式破碎机是颚式破碎机的一种,主要适用于实现物料的粗破,广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,具有破碎比大,产量高,维修简便,使用方便等优势。

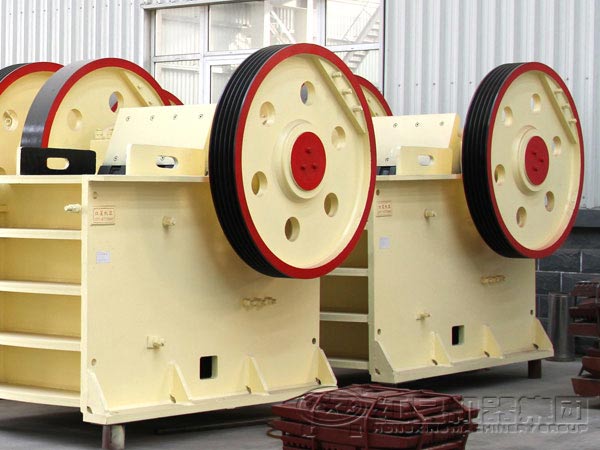

PE颚式破碎机图片展示

PE颚式破碎机

PE颚式破碎机

PE颚式破碎机

PE颚式破碎机工作原理

PE颚式碎破机的工作部分是由两块颚板(静颚和动鄂)组成,静颚垂直固定在机体前壁上,动鄂位置倾斜与固定颚板形成上大下小的破碎工作腔。在电动级驱动皮带使偏心轴的动鄂上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

PE颚式破碎机工作原理

PE颚式破碎机内部结构

PE颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。

PE颚式破碎机内部结构

PE颚式破碎机结构特点优势

1、质量轻,构件少,结构紧凑,破碎腔内充满程度较好。

2、破碎粒度均匀,比同规格的简摆颚式破碎机的生产率高出20-30%;

3、物料块在动颚下部有较大的上下翻滚运动,容易呈立方体的形状卸出,减少了像简摆式鄂破产品中那样的片状成分,产品质量较好。

4、动颚采用铸钢件构成,偏心轴采用锻坯加工等,使部件可靠性增加,高效耐用。

技术参数

型号
进料口尺寸
(mm)
最大进料粒度
(mm)
排料口调整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(L×W×H)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 280-355 122 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 350-380 150.6 6210×4013×4716
