风扫煤磨简介

风扫煤磨是烘干兼粉磨中应用较早的一种设备,工作流程是原料经喂料设备由进料装载进入磨内,热风由进风管进入磨内,随着磨机筒体的旋转,煤与热风在磨进行热交换,煤在磨内被粉碎和研磨,在煤块被粉碎的同时,由专用的引风机经过磨机的出料装置将已粉碎的煤粉及气体一同带出磨机,较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。整机采用智能控制系统,操作简单,维修方便,启动和传动平稳可靠。

风扫煤磨

风扫煤磨

风扫煤磨主要由进料装置、主轴承、回转部分、传动装置、进出料装置、高压起动装置及润滑系统组成。进料装置由进料管,进风管,支架组成。本磨机的进料装置采用斜进风、斜进料的百叶窗式结构,使得进料更为顺畅,增强了磨机的热交换能力,有效地防止煤磨进口的堵料现象。部件采用新型材质衬板,增加了耐磨性,延长衬板的使用寿命,减少设备易损件的更换次数。

风扫煤磨

风扫煤磨

1、生产成本低。

我厂生产的风扫煤磨机对传统的风扫磨做了改进,产量有了大幅度的提升,且出料粉细,为生产企业提供了一种新型节能粉磨设备,大概节约20-30%的电力消耗,大大降低了生产成本的投入。

2、粉磨能力强。

粉磨仓内依次采用阶梯衬板、双阶梯衬板、波纹衬板等组合式排列布置,提高了磨机的粉磨能力,能给客户带来高的经济效益。

风扫煤磨生产现场

原煤由喂料设备进入到磨机的进料装置中,温度为300℃左右的热风也通过进风管进入进料装置,烘干仓内设有特制的扬料板将原煤扬起,使得原煤在此处进行强烈的热交换而得到烘干,烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓。粉磨仓内装有研磨体,煤块在此仓内被粉碎、研磨成煤粉。在煤块被粉碎的同时,由专用的引风机经过磨机的出料装置将已粉碎的煤粉及气体一同带出磨机,较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。

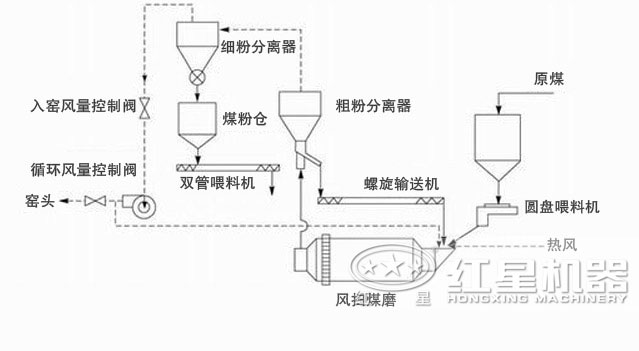

风扫煤磨流程图

技术参数

项目 规格 (m) Φ1.7×2.5 Φ2.2×4.4 Φ2.4×4.75 Φ2.4×4.5+2 Φ2.6×5.25+2.25 Φ2.8×5+3 Φ3.0×6.5+2.5 Φ3.2×6.75+2 Φ3.4×6+3 Φ3.8×7+2.5
筒体转速(r/min) 24.5 22.4 20.4 20.4 19.7 18.3 18.3 16.9 17.5 16.4
生产能力(t/h) 3-5 8-9 12-14 11-12 13-14 16-17 19-20 25-30 28-30 38-40
进料粒度(mm) <25 <25 <25 <25 <25 <25 <25 <25 <25 <25
研磨体装载量(t) 7.5 20 22 22.5 28 32 43 50 55 80
主减速机 ZD40 ZD60 ZD60 ZD60 ZD70
MBY450
ZD70
MBY500
ZD80
MBY560
JDX560 JDX710 MBY800
主电动机(kw) 95 250 280 315 400 500 630 710 800 1250
总重量(t) 29 46 54 76 98 107 124 148 162 215
