煤泥烘干机

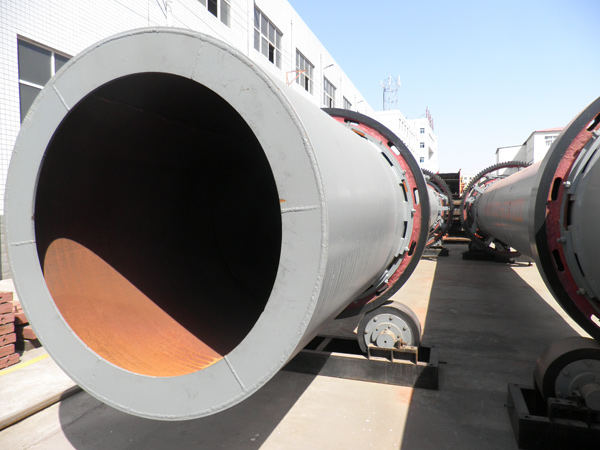

煤泥烘干机

最大筒体容量285m3,稳定的全断面料幕,热交换充分,燃料消耗低。

生产能力:1.9-76.0t/h

筒体容积:9.0-285m3

获取优惠报价 我要询价

销售热线:0371-67772626

煤泥烘干机简介

煤泥泛指煤粉含水形成的半固体物,是煤炭生产过程中的一种产品,根据品种的不同和形成机理的不同,其性质差别非常大,可利用性也有较大差别,其种类众多,用途广泛。煤泥本身具有高湿、高粘结性,煤泥烘干机采用独特的打散装置,可以将粘结在一起的煤泥打散后烘干,加大了煤泥与热载体的有效接触面积,使热利用率得到极大的提高,烘干后的煤泥水分一次性降到12%以下,可以直接作为燃料使用。

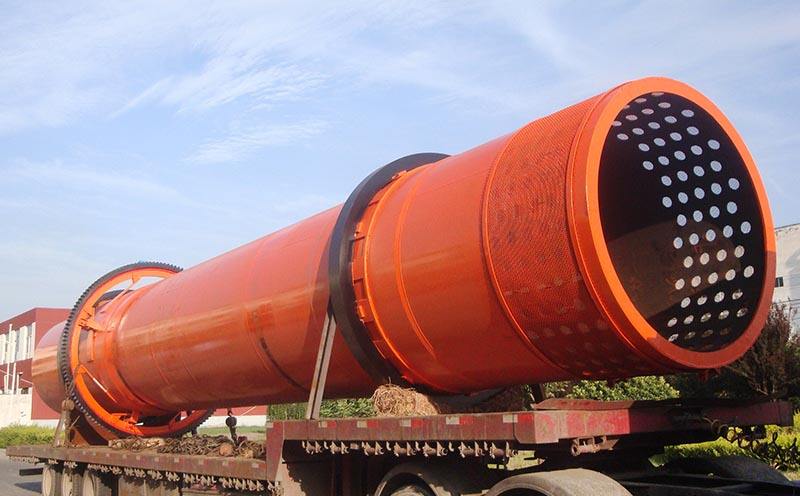

煤泥烘干机

产品性能特点

1.大型煤泥烘干机的运行参数可以根据不同的物料性质而改变,以便物料在烘干机筒体内可以形成稳定的全断面料幕,热交换更加充分。

2.煤泥烘干机内部设有清扫装置,有效地解决了物料粘结在筒体内壁的问题,即使是水分含量高,粘结性大的物料可以得到很好的烘干。

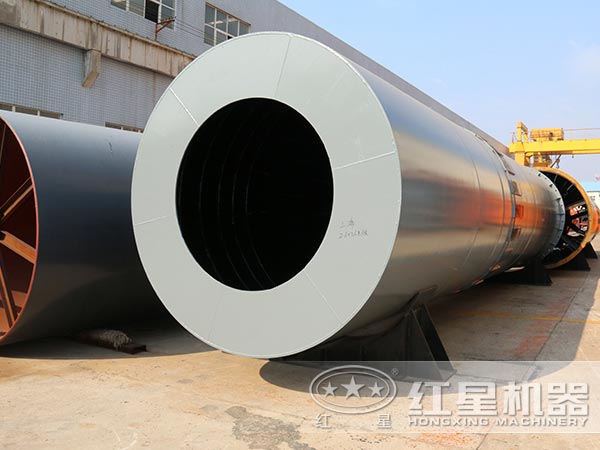

煤泥烘干机

3.煤泥烘干机新型的物料打散装置、排料装置等,避免了给料堵塞、不连续、不均匀和反料等现象,降低了除尘系统的负荷。

4.煤泥烘干机的抗过载能力强,处理量大最高处理量可达到76.0t/h,燃料消耗较低,烘干效果好且成本低。

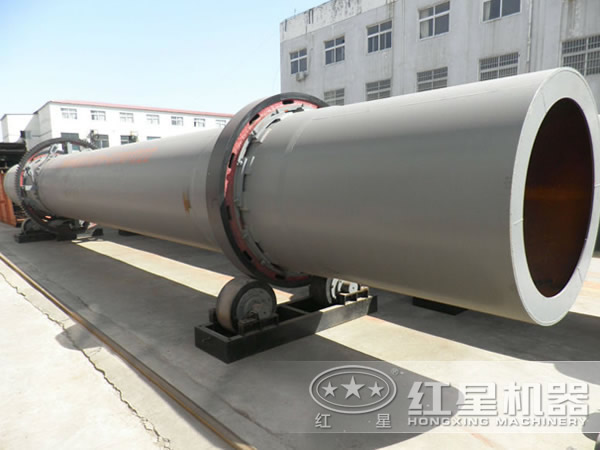

煤泥烘干机

结构组成

煤泥烘干机主要由热源系统(包括热风炉、煤气发生炉、沸腾炉)、进料系统、输送系统、烘干系统、除尘系统、引风设备、电气控制系统等组成。

煤泥首先由物料输送机送入打散设备将粘结物料打散,打散后物料先进入导料区,在此区与高温负压热风接触后被迅速蒸发出大量水分,煤泥在抄板的抄动下,形不成粘结便被导入下一个清理区,湿煤泥在此区被抄板抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,所以在此区设计有清扫装置,清扫装置可以快速清理掉粘结筒壁的煤泥,在这个过程中,清扫装置对于物料团球结块也起破碎作用,从而增加了热交换面积,提高传热传质的效率,提高了干燥速率。接下来进入倾斜扬料板区,此区是低温干燥区,煤泥在此区已呈低水分松散状态,此区已不具有粘结现象,经过热交换后成品达到所要求的水分要求,运动进入最后的出料区,物料在此区滚动滑行至排料口,完成整个干燥过程。

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
