高岭土回转窑

高岭土回转窑

煅烧无污染,密封性能高,高岭土加工再也不发愁!

生产能力:180-10000t/d

产品重量:149.61-1659t

适用物料:生石灰、石灰石、熟石灰、消石灰、白云石等。

获取优惠报价 我要询价

销售热线:0371-67772626

高岭土回转窑简介

高岭土是一种非金属矿产,是一种以高岭石族粘土矿物为主的粘土和粘土岩。高岭土回转窑可以按照原料软、硬特性来定制煅烧工艺制度,进行高效煅烧,实现快速分解,慢速氧化还原,热源干燥利用。高岭土回转窑占地面积小,在使用中优于传统煅烧设备,目前采用的煅烧方式主要有外燃式、内燃式和竖窑等,该设备主要是针对高岭土煅烧工艺所制成的一种新型的工艺设备。


建材回转窑


产品展示

现场作业中

工业应用

工业实拍

性能优势

1、窑头和窑尾都安装有采用鳞片叠压和气缸压紧密封装置,使漏风系数降低8%左右,保证设备不透风,提高工作效率。

2、高岭土回转窑煅烧后的高岭土粒度、白度、流变性等性能均优于传统煅烧方式。

3、高岭土回转窑设备占地面积小、投资少、操作方便,能耗低于传统煅烧设备。煅烧过程中粉尘少,环保节能。

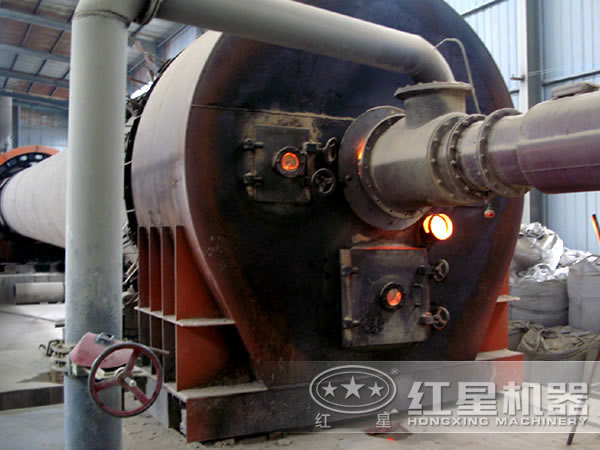

回转窑细节

工作原理

高岭土回转窑在工作过程中,生料粉从窑尾筒体高处的下料管喂入窑筒体内,由于窑筒体的倾斜和缓缓地回转,使物料产生一个即沿着圆周方向翻滚,又沿着轴向从高温向低端移动的复合运动,生料在窑内通过分解,烧成等工艺过程,烧成水泥熟料后从窑筒体的底端卸出,进入冷却机。燃料从窑头喷入,在窑内进行燃烧,发出的热量加热生料,使生料煅烧成为熟料,在与物料交换过程中形成的热空气,有窑进料端进入窑系统,后由烟囱排入大气。

组成结构

高岭土回转窑主要组成结构有窑头部分、窑体部分、窑尾部分、支撑架、预热塔、冷却机、输送带。其中窑头和窑尾均安装有密封装置,保证设备不漏风;预热器是物料在进入回转窑之前由回转窑排出的尾气余热来将物料进行初步加热的设备;冷却机的主要作用是将成品迅速降温;输送带要采用具有极强耐磨性、抗冲击性和长久耐用性的材料,以延长输送带的使用寿命。

结构图片

技术参数

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 4 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 余热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
