锤式粉碎机结构是怎么样,结构分解

发布时间:2016-02-26 9:23:12 作者:红星机器

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

当我们确定要购买一台锤式粉碎机时,其了解内部结构是非常为关键,就好比购买一台电脑你要知道他的内存是多少。所以买一台锤式粉碎机除了价格之外,要把结构了解清楚,所配置的配件如何,否能完成设备的生产量,产的成品是怎样的?以下是分析锤式粉碎机的结构?

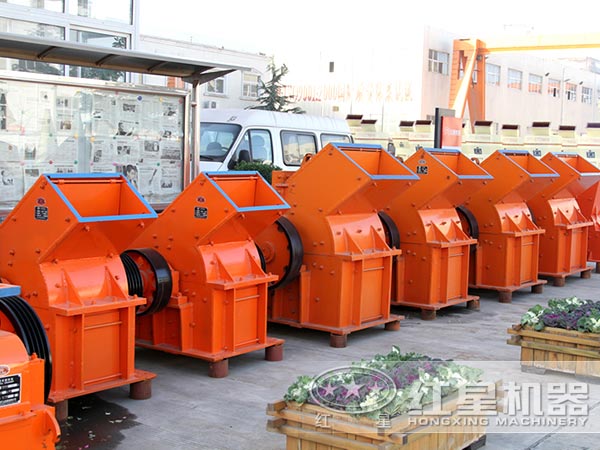

锤式粉碎机

1、主力部件

(1)机壳:锤式粉碎机机壳是支承整个部件的主力军。是由上机体、下机座组成,机体和机座是焊接体,上机体开有进料口,内部镶有高锰钢衬板,磨损后可以更换。机壳下部直接安放在混凝土基础上,并用地脚螺栓固定。此部件,厂家通常采用优质钢铁材质制成。

(2)锤头:锤头是锤式粉碎机破碎物料的配件,所以锤头的质量决定产品的优质。因此在选择锤头时,应根据进料尺寸的不同适当选择。锤头是易损件,经常需要更换,为减少更换所需时间和劳动强度,生产中一般采用组合式锤头。

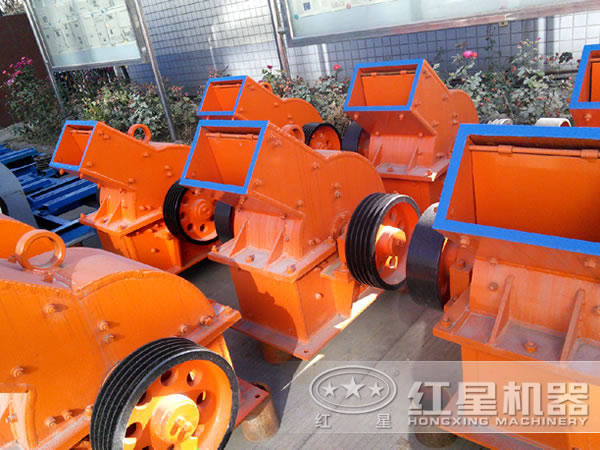

锤式粉碎机

2、必配部件

(1)转子:转子由主轴、圆盘、锤架、销轴、锤头等组成,转子支承在两个调心滚动轴承上,圆盘上开有6个均匀分布的销孔,通过销轴将锤头悬挂起来。为了防止圆盘和锤子的轴向窜动,销轴两端用锁紧螺母固定。

(2)主轴:主轴是支承转子的主要零件,在生产中承受的冲击力较大,因此,要求主轴的制造材质具有较高的韧性和强度。在生产中一般将主轴的一端用带轮连接电动机,作为飞轮储存能量,使转子在运动中储存一定的动能。

(3)蓖条:锤式粉碎机蓖条多为一组尺寸相等的钢条,且截面形状为梯形。蓖条的排列形式是与锤头的运动方向垂直的,与转子的回转半径有一定的间隙的圆弧状,合格的产品通过蓖缝排出。

我公司生产的锤式粉碎机部件全经过全国检测局认定,才可投入市场,对质量都有终身保证之谈。如有需求可点击在线咨询,我们给予你您更新的技术问答!
