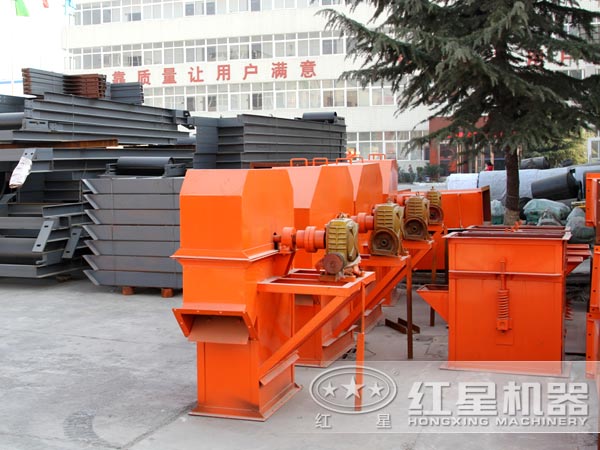

提升机

提升机

提升平稳、速度易控制、适合任合场地!

物料块度:10-270mm

提升能力:15-800m³/h

提升机简介

ne提升机为板链式、重力诱导卸料的提升设备,适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等;th提升机适应提升物料温度在250℃以下的粉状、粒状及小块状的无磨琢及磨琢性小的物料。

ne提升机是一种应用最广泛的垂直提升设备,它被用来提升各种散装或小颗粒物料。如矿石、煤、水泥、水泥熟料、粮食、化肥、石灰等。 ne提升机系采用板链为牵引构件,料斗密集连续布置在牵引链条上,流入式装载,低速重力式卸载的斗式提升机。

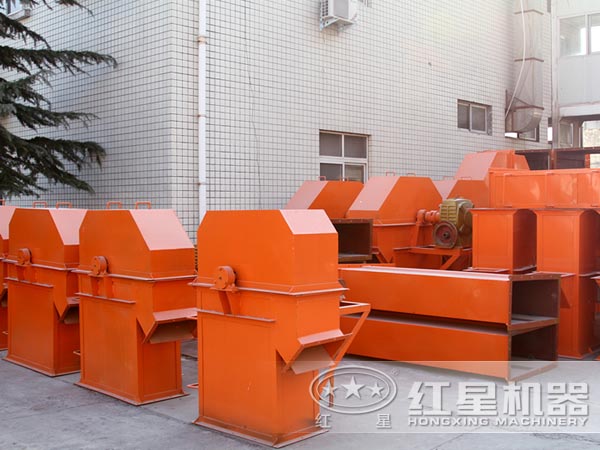

提升机

  ne提升机的结构

1、ne提升机由牵引板链、驱动装置、上部区段、中部机壳、料斗、下部区段组成。

2、ne提升机驱动装置按结构形式分为电动机+减速机形式和行星摆线针轮减速机形式两种结构。按布置位置分为左装和右装两种布置位置。

3、ne提升机中部机壳分为装有导轨和不装导轨两种。按长度分为标准中部机壳和非标准中部机壳。下部区段采用坠重箱涨紧。安装后在箱内装满配重物。

th提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料,具有输送量大,提升度高,运行平稳可靠,寿命长等显着优点。th提升机主要技术性能及参数符合垂直斗式提升机国际标准和国外先进标准,牵引采用圆环链,符合矿用高强度圆环链。

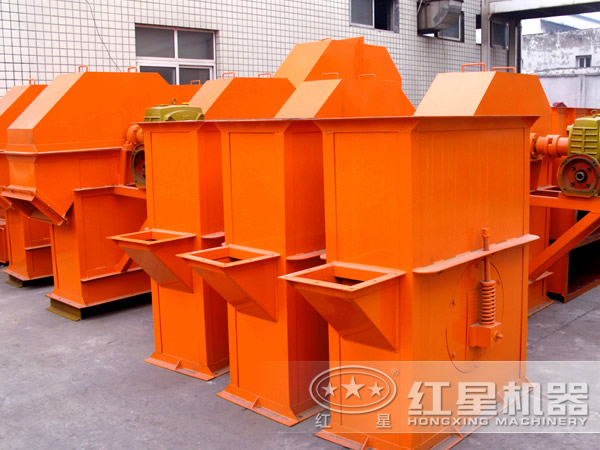

提升机

  ne提升机性能特点

1、使用范围广:本类型提升机对物料的种类、特性及物料粒度要求低。不仅能提升一般粉状、颗粒状和块状物料,还可提升磨琢性大的物料。物料温度≦250ºC。

2、输送能力大:本类型提升机具有NE15~NE800多种型号,与同等提升量的其他类型提升机相比,本类型提升机的机械尺寸较小,提升范围为15~800m3/h。

3、驱动功率小:ne提升机采用流入式喂料,重力诱导式卸料,料斗采用密集型连续布置,链速低提升量大,无效功率少,降低了驱动功率。

4、提升高度高:ne提升机链速低,运行平稳,且采用板链式链条,可达到较高的提升高度,最高提升高度可达到40m。

NE提升机采用流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料,卸料口装有橡胶板防止回料。该提升机采用大容量的料斗和较小的斗距,驱动功率低且输送量大,尤为适应提升破碎后的石灰石和水泥熟料。

技术参数

环链胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗距
(mm)

电机功率

(kw)

TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗容
(L)

电机功率

(kw)

TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格

最大提升度

(m)

最大提升量

(m³/h)

允许占百分比

(%)

节距(

mm)

电机功率

(kw)

10 25 50 75 100
物料最大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132
