矿用浮选机

发布时间:2016-07-27 8:52:34 作者:红星机器

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

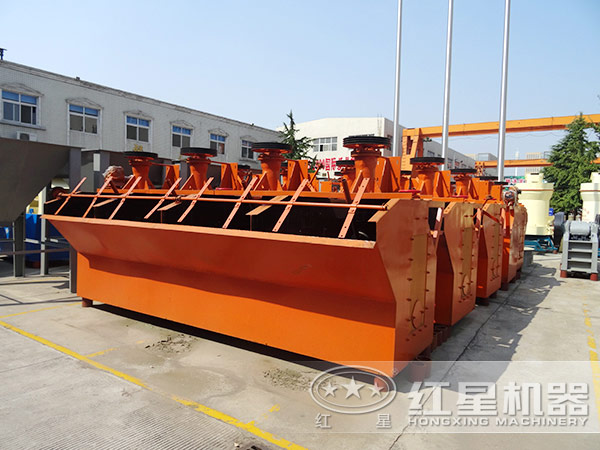

矿用浮选机主要由承浆槽、搅拌装置、充气装置、排出矿化泡装置、电动机等组成,我公司生产的矿浮选机型号齐全,主要有以下几种:

一、SF系列矿用浮选机

由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。

SF系列矿用浮选机包含xjk矿用浮选机、SF型以及JJF三大型号,主要用于选别金银铜铁铅锌钼镍铝等金属矿物,也可用于黑色金属和非金属的选别。(下图为SF系列矿用浮选机参数表)

型号 规格型号 有效容积(m³) 处理能力(m³) 主轴 刮板 槽体尺寸(长×宽×高)
功率(kw) 转速(r/min) 转速(r/min) 功率(kw)
XJK型浮选机 XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 700×700×700
XJK-0.62 0.62 0.3-0.9 3.0 400 25 1.1 900×820×850
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1100×1100×1000
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1750×1600×1100
XJK-5.8 5.8 5-7 22 240 25 1.5 2200×2200×1200
SF型浮选机 SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 700×700×750
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 900×820×950
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1100×1100×1100
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1750×1600×1150
SF-4 4 2-4 15 220 25 1.5 1850×2050×1200
SF-8 8 4-8 30 191 25 1.5 2200×2900×1400
SF-10 10 5-10 30 191 25 1.5 2200×2900×1700
SF-20 20 5-20 30×2 191 25 1.5 2850×3800×2000
JJF型浮选机 JJF-2 2 1-3 7.5 443 25 1.5 1400×1400×1100
JJF-4 4 2-4 11 305 25 1.5 1600×2150×1250
JJF-8 8 4-8 22 233 25 1.5 2200×2900×1400
JJF-10 10 5-10 22 233 25 1.5 2200×2900×1700
JJF-16 16 5-16 30 180 25 1.5 2850×3800×1700
JJF-20 20 5-20 37 180 25 1.5 2850×3800×2000

二、BF型矿用浮选机

BF型矿用浮选机是SF型的改进产品,其改进后的功能如下:

1、叶轮由闭式双截椎体组形成,可产生强的矿浆下循环;吸气量大、功耗低。

2、矿浆循环合理,能最大限度的减少粗砂沉淀;设有矿浆页面电控装置,调节方便。

3、每槽兼有吸气、吸浆和浮选三重功能,便于流程的变更。(下图为BF型矿用浮选机参数表)

型号 槽容积
(m³)

内部尺寸(长×宽×高)

空气吸入量
(m³/㎡.min)
安装功率
(kw)
电动机型号
(t/h)
生产能力
(m³/.min)
单槽重量
(t)
BF-0.37 0.37 0.74×0.74×0.75 0.9-1.05 1.5 Y90L-4 0.2-0.4 0.5
BF-0.65 0.65 0.85×0.95×0.9 0.9-1.10 3.0 Y132S-6 0.3-0.7 1.0
BF-1.2 1.2 1.05×1.15×1.10 1.0-1.10

5.5

4.0

Y132M2-6

Y132M1-6

0.6-1.2 1.4
BF-2.0 2.0 1.40×1.45×1.12 1.0-1.10 7.5 Y160M-6 1.0-2.0 1.8
BF-2.8 2.8 1.65×1.65×1.15 0.9-1.10 11 Y180L-8 1.4- 3.0 2.2
BF-4.0 4.0 1.9×2.0×1.2 0.9-1.10 15 Y200L-8 2-4 2.6
BF-6.0 6.0 2.2×2.35×1.3 0.9-1.10 18.5 Y225S-8 3-6 3.3
BF-8.0 8.0 2.25×2.85×1.4 0.9-1.10

22

30

Y225M-8

Y250M-8

4-8 4.2
BF-10 10 2.25×2.85×1.7 0.9-1.10

22

30

Y225M-8

Y250M-8

5-10 4.7
BF-16 16 2.85×3.8×1.7 0.9-1.10

37

45

Y280S-8

Y280M-8

8-16 8.4
BF-20 20 2.85×3.8×2.0 0.9-1.10

37

45

Y280S-8

Y280M-8

10-20 8.7
BF-24 24 3.15×4.15×2.0 0.9-1.10 45 Y280M-8 12-24 9.2

三、充气机械搅拌式矿用浮选机

该矿用浮选机采用U型槽体、空气轴充气和悬挂定子,和一种叶片后倾的锥形叶轮,扬送矿浆量大、压头小、功耗低且结构简单。

在叶轮强中还装置了多空圆筒形空气分配器,使空气能预先均匀分散在叶轮周围,提供较大的矿浆空气接触界面。本系列矿用浮选机主要有KYF和XCF两大型号。(下图为充气机械搅拌式矿用浮选机参数表)

型号 XCF-1 XCF-2 XCF-3 XCF-4 XCF-8 XCF-16 XCF-24 XCF-38
槽体尺寸 长(mm) 1000 1300 1600 1800 2200 2800 3100 3600
宽(mm) 1000 1300 1600 1800 2200 2800 3100 3600
高(mm) 1100 1250 1400 1500 1950 2400 10819 3400
单效重量(kg) 1154 1659 2259 2669 3868 6520 8000 16790
有效容积(m³) 1 2 3 4 8 16 24 38
生产能力(按矿浆体积计算)(m³/min) 0.2—1 0.4—2 0.6—3 1.2—4 3—8 4—16 4—24 10—38
主轴电动机 型号 Y132M2-6 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y280S-8 Y280S-8 Y280S-6
功率(kw) 5.5 7.5 11 15 22 37 37 45
叶轮
转速(r/min) 960 970 970 970 970 740 740 980
直径(mm) 400 460 540 620 720 860 950
高度(mm) 155 175 207 247 321 349
转速(r/min) 358 331 266 215 185 160 153
圆周速度(m/s) 7.5 7.5 7.5 7 6.97 7.6 7.6 7.4
刮板电动机 型号 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率(kw) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
转速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 转速(r/min) 18 18 16 16 16 16 16 16
直径(mm) 500 500 580 600 600 700 700 700
鼓风机风压(kpa) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充气量(m³/㎡·min) 2 2 2 2 2 2 2 2

以上是我公司矿用浮选机具体型号介绍,您也可以在线咨询 客服,我们将有专业人士为您服务!
