皮带机日常故障排除以及保养技巧

发布时间:2010-12-28 16:17:40 作者:红星机器

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

皮带机又名皮带输送机、带式输送机、胶带机、胶带输送机,英文:belt conveyer,是一种广泛应用与矿山,化工,水泥厂的传输机械。

皮带输送机

皮带机(带式输送机)技术优势: 一是 皮带机(带式输送机)运行可靠。在许多需要连续运行的重要的生产单位,如发电厂煤的输送,钢铁厂和水泥厂散状物料的输送,以及港口内船舶装卸等均采用带式输送机。如在这些场合停机,其损失是巨大的。必要时,带式输送机可以一班接一班地连续工作。

皮带输送机

带式输送机(皮带机)动力消耗低。由于物料与输送带几乎无相对移动,不仅使运行阻力小(约为刮板输送机的1/3-1/5),而且对货载的磨损和破碎均小,生产率高。这些均有利于降低生产成本。

带式输送机的输送线路适应性强又灵活。线路长度根据需要而定.短则几米,长可达10km以上。可以安装在小型隧道内,也可以架设在地面交通混乱和危险地区的上空。

皮带输送机工作原理

根据工艺流程的要求,带式输送机能非常灵活地从一点或多点受料.也可以向多点或几个区段卸料。当同时在几个点向输送带上加料(如选煤厂煤仓下的输送机)或沿带式输送机长度方向上的任一点通过均匀给料设备向输送带给料时,带式输送机就成为一条主要输送干线。

带式输送机可以在贮煤场料堆下面的巷道里取料,需要时,还能把各堆不同的物料进行混合。物料可简单地从输送机头部卸出,也可通过犁式卸料器或移动卸料车在输送带长度方向的任一点卸料。

胶带机(皮带机)日常故障汇总和处理方法总结:通用带式输送机(belt conveyer)由输送带、托辊、滚筒及驱动、制动、张紧、改向、装载、卸载、清扫等装置组成。

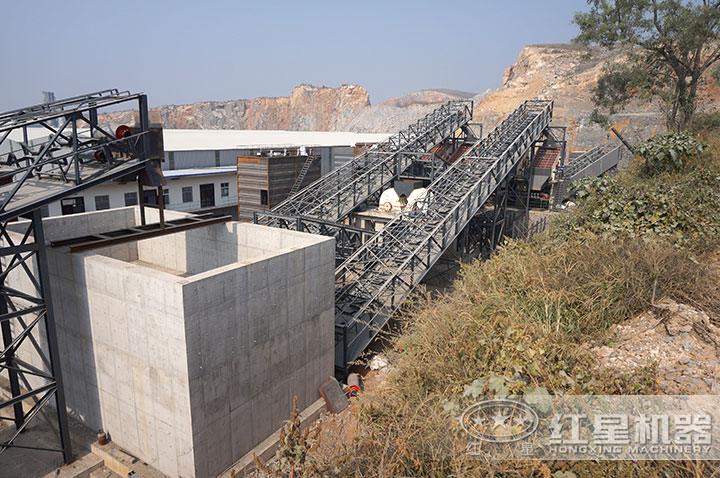

皮带输送机安装现场

皮带输送机安装现场

一、皮带输送机运行时皮带跑偏是常见的故障。

为解决这类故障重点要注意安装的尺寸精度与日常的维护保养。跑偏的原因有多种,需根据不同的原因区别处理。

1、调整承载托辊组,皮带机的皮带在整个皮带输送机的中部跑偏时可调整托辊组的位置来调整跑偏;在制造时托辊组的两侧安装孔都加工成长孔,以便进行调整。具体调整方法,具体方法是皮带偏向哪一侧,托辊组的哪一侧朝皮带前进方向前移,或另外一侧后移。皮带向上方向跑偏则托辊组的下位处应当向左移动,托辊组的上位处向右移动。

皮带输送机原理

2、安装调心托辊组 调心托辊组有多种类型如中间转轴式、四连杆式、立辊式等其原理是采用阻挡或托辊在水平面内方向转动阻挡或产生横向推力使皮带自动向心达到调整皮带跑偏的目的。一般在皮带输送机总长度较短时或皮带输送机双向运行时采用此方法比较合理,原因是较短皮带输送机更容易跑偏并且不容易调整。而长皮带输送机不采用此方法,因为调心托辊组的使用会对皮带的使用寿命产生一定的影响。

3、 调整驱动滚筒改向滚筒位置,驱动滚筒与改向滚筒的调整是皮带跑偏调整的重要环节。因为一条皮带输送机有不少于2到5个的滚筒,所有滚筒的安装位置必须垂直于皮带输送机长度方向的中心线,若偏斜过大必然发生跑偏。其调整方法与调整托辊组类似。对于头部滚筒如皮带向滚筒的右侧跑偏,则右侧的轴承座应当向前移动,皮带向滚筒的左侧跑偏,则左侧的轴承座应当向前移动,相对应的也可将左侧轴承座后移或右侧轴承座后移。尾部滚筒的调整方法与头部滚筒刚好相反。经过反复调整直到皮带调到较理想的位置。在调整驱动或改向滚筒前需准确安装其位置。

4、 张紧处的调整 皮带张紧处的调整是皮带输送机跑偏调整的一个非常重要的环节。重锤张紧处上部的两个改向滚筒除应垂直于皮带长度方向以外还应垂直于重力垂线,即保证其轴中心线水平。使用螺旋张紧或液压油缸张紧时,张紧滚筒的两个轴承座应当同时平移,以保证滚筒轴线与皮带纵向方向垂直。具体的皮带跑偏的调整方法与滚筒处的调整类似。

输送机

5、 转载点处落料位置对皮带跑偏的影响 转载点处物料的落料位置对皮带的跑偏有非常大的影响,尤其在两条皮带机在水平面的投影成垂直时影响更大。通常应当考虑转载点处上下两条皮带机的相对高度。相对高度越低,物料的水平速度分量越大,对下层皮带的侧向冲击也越大,同时物料也很难居中。使在皮带横断面上的物料偏斜,导致皮带跑偏。如果物料偏到右侧,则皮带向左侧跑偏,反之亦然。在设计过程中应尽可能地加大两条皮带机的相对高度。在受空间限制的移动散料输送机械的上下漏斗、导料槽等件的形式与尺寸更应认真考虑。一般导料槽的的宽度应为皮带宽度的三分之二左右比较合适。为减少或避免皮带跑偏可增加挡料板阻挡物料,改变物料的下落方向和位置。

6、双向运行皮带输送机跑偏的调整 双向运行的皮带输送机皮带跑偏的调整比单向皮带输送机跑偏的调整相对要困难许多,在具体调整时应先调整某一个方向,然后调整另外一个方向。调整时要仔细观察皮带运动方向与跑偏趋势的关系,逐个进行调整。重点应放在驱动滚筒和改向滚筒的调整上,其次是托辊的调整与物料的落料点的调整。同时应注意皮带在硫化接头时应使皮带断面长度方向上的受力均匀,在采用导链牵引时两侧的受力尽可能地相等。

二、皮带输送机撒料的处理

皮带输送机客户现场

皮带输送机的撒料:是一个共性的问题,原因也是多方面的。但重点还是要加强日常的维护与保养

1、转载点处的撒料转载点处撒料主要是在落料斗,导料槽等处。如皮带输送机严重过载,皮带输送机的导料槽挡料橡胶裙板损坏,导料槽处钢板设计时距皮带较远橡胶裙板比较长使物料冲出导料槽。上述情况可以在控制运送能力上,加强维护保养上得到解决。

2、凹段皮带悬空时的撒料:凹段皮带区间当凹段曲率半径较小时会使皮带产生悬空,此时皮带成槽情况发生变化,因为皮带已经离开了槽形托辊组,一般槽角变小,使部分物料撒出来。因此,在设计阶段应尽可能地采用较大的凹段曲率半径来避免此类情况的发生。如在移动式机械装船机、堆取料机设备上为了缩短尾车而将此处凹段设计成无圆弧过渡区间,当皮带宽度选用余度较小时就比较容易撒料。

3、 跑偏时的撒料:皮带跑偏时的撒料是因为皮带在运行时两个边缘高度发生了变化,一边高,而另一边低,物料从低的一边撒出,处理的方法是调整皮带的跑偏。
