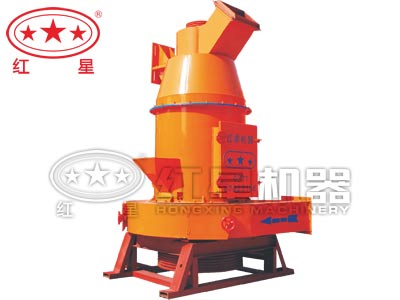

高压微粉磨简介

高压微粉磨是在传统磨粉设备上优化改进而成的,不仅结合了先进的磨粉技术与理念,更是在设计上大大贴合了用户的需求,可依据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。

雷蒙磨粉机现场作业

高压微粉磨主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成在微粉磨研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上,以横担轴为支撑点。

现场展示

高压微粉磨作业现场

室内作业 降低粉尘污染

高压微粉磨作业现场

高压微粉磨作业现场 可安排就近参观

磨粉现场

两台磨粉机共同工作 产量更高

性能优势

1、与其他磨机相比同等动力条件下高压微粉磨(高压磨粉机)产量提高20-30%,磨辊对物料的碾压力在高压弹簧的作用下提高800-1200Kg。

2、高压磨可以对莫氏硬度小于9.3级的矿产物料均可加工粉碎。在高压磨的研磨下成品粒度范围广,粒径可达0.613毫米(30目),粒径一般可达0.033毫米(425目), 少部分物料可达到0.013毫米(1000目)。

3、除尘效果完全达到国家粉尘排放标准,分析调整方便。

4、研磨装置采用重叠式多级密封,密封性能好,运行过程中不会出现粉尘及噪音问题,更加的低碳环保。

5、自动化程度比较高,操作容易,零部件拆卸容易,维修保养方便。

高压微粉磨

高压微粉磨车间实拍 支持带料考察

客户参观高压微粉磨

客户经过多家参观对比,最终选择红星机器

工作原理

大块物料被破碎后由提升机送入储料仓,再由振动给料机均匀、连续、定量送入主机磨室,然后被铲刀铲起,送入磨辊和磨环之间被碾压揉搓,风机将风吹入磨室内,吹起粉末到分析机内,进行风选,达不到细度又落回重磨,合格细粉则随气流进入成品旋风集粉器,与空气分离从出料口排出即为成品。

组成结构

高压微粉磨主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,在高压微粉磨(高压磨粉机)研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上,以横担轴为支撑点,靠弹簧压力使磨辊紧紧压在磨环内圆表面上,当电机通过传动装置转动时,装在铲刀架上的铲刀与磨辊同步转动,磨辊在磨环内圆表面上滚动的同时绕自身转动,分析机通过电机传动装置带动分析机叶轮旋转,其分析机的速度调整决定出粉细度。

高压微粉磨内部结构图

高压微粉磨整套设备主要由磨粉系统、分析系统、除尘系统和高压装置组成,其中磨粉系统的部件包括电机、叶片、磨辊、变速箱等配件组成,和其它磨粉机相比,高压微粉磨结构具有使用效率更高、更耐磨等优势。

高压微粉磨生产厂家

欢迎您到厂参观考察,红星一站式让您更省心

红星高压微粉磨厂家是国内较正规的矿山机械设备厂家,无论是技术、设备还是服务都值得您的信赖,如果您有意购买红星磨粉机,欢迎您咨询详情或者来厂参观考察,我们热忱为您服务!

技术参数

    参数 型号 微粉93 微粉92 微粉87 微粉76 微粉66
进料粒度(mm) ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度(mm) 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料细度班产量(t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心轴转速(r/min) 140 148 160 170 180
磨环直径(mm) 1006 973 907.5 850 725
磨辊直径(mm) 300 300 270 250 210
磨辊高度(mm) 160 160 150 150 150
主机电机(kw) Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
风机电机 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器电机 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3
