棒磨机简介

棒磨机是粉末流程中的重要设备,主要作用于对物料机型粉磨,以获得工艺要求的粒度产品。广泛应用于电力、黑色(有色)金属和非金属选矿、化工、建材等行业。棒磨机做为矿用磨机的特点是在磨矿过程中,磨矿介质与矿石呈线接触,因而具有一定的选择性磨碎作用。产品粒度比较均匀,过粉碎矿粒少。在用于粗磨时,棒磨机的处理量大于同规格的球磨机,反之亦然。

MBS棒磨机(棒磨式制砂机)有干式和湿式两种形式可供选择,用户可根据自己的实际情况加以选择。

棒磨机

公司采用可控进出料技术,结合实际的研磨物料应配用合适的研磨体,以传统的面接触改为线接触,使出料粒度更为均匀,产量更高,广泛使用于耐材、化工、冶金、玻璃等行业对磨后成品均匀度要求比较高的研磨作业,近年来还用于建筑用砂的制砂行业等。

棒磨机图片

棒磨机图片

棒磨机(棒磨式制砂机)的工艺特点是产物粒度较均匀,合粗大粒子和矿泥较少。棒磨机产物和球磨机产物的粒度特性相比较,开路工作的棒磨的产物粒度特性曲线和闭路工作的球磨的几乎一样。

棒磨机发货现场

棒磨机产物的粒度特性与棒磨碎矿石的情况有关。当棒打击矿石时,首先是打着粗粒,而后才磨碎较小的矿粒,从而减少了过粉碎的危险。当棒沿衬板转着上升之时,其间夹着粗粒,好像棒条筛,让细粒从棒的缝间通过,这也有利于夹碎粗粒,和使粗粒集中在磨矿介质打击的地方。因此,棒磨的产物较均匀,过粉碎较轻。

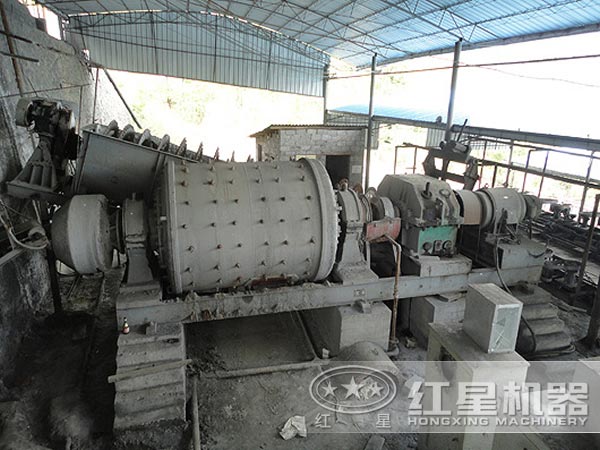

棒磨机生产现场

棒磨机工作时,由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动,驱动筒体回转,筒体内装有适当的磨矿介质-钢棒,磨矿介质在离心力和摩擦力的作用下,被提升到一定高度,呈抛落或泻落状态落下,被磨制的物料由给矿口连续的进入筒体内部,被运动的磨矿介质所粉碎,并通过溢流和连续给矿的力量将产品排出机外,以进行下一段工序作业。

棒磨机工作原理动态图

技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525
