岩石制砂机简介
岩石制砂机是对于各种岩石进行破碎和整形两种功能的制砂设备，破碎效果好，整形作业优，更有利于岩石后续在建筑行业中的应用，满足了高要求、高指标的建筑用砂标准，当然，在干粉砂浆中也应用广泛。整体来讲，该设备功能强，投资资金少，受到很多建筑用砂行业的欢迎。
岩石制砂机现场视频
岩石制砂机图片展示
VSI系列岩石制砂机车间实拍
HVI系列岩石制砂机
岩石制砂机两种系列与规格
岩石制砂机性能优势
1.岩石通过能力增强
岩石制砂机采用经过优化设计后的深腔型转子，使物料通过量得到了提高；与此同时，合理的发射口及内部更流畅的曲线形设计，物料的流动阻力降低，大幅度提高的物料通过能力，增加机器产能。
2.生产成本降低
该设备采用了组合式抛料头设计，上下可调式周护板，局部磨损后可上下调头使用，提高了材料利用率，降低用户的生产成本。
3.节能检修更省力
岩石制砂机主轴下端特殊的密封结构，保证无油封也不漏油，减少油耗，同时，采用日本原装进口配件的液压开盖装置，可方便快捷的移动上盖，使更换检修机体内部机件省时省工省力。
4.制砂效果更显著
该设备采用了两用散料盘，可轻松实现两种进料方式：全中心进料和中心进料伴随环状瀑落进料—的快速转换，再加上效率高、低噪音的高防护等级电机，制砂效果显著，成品优异。
岩石制砂机工作原理
全中心进料状况下：
岩石落入进料斗，经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出，首先与反弹后自由下落的一部分物料进行撞击，然后一起冲击到周围的涡流腔内的涡状料衬上，先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，后经由下部排料口排出。
中心进料伴随环状瀑落进料状况下：
物料落入进料斗，再经环形孔落下，被散料盘分成两股。一股经分料盘进入高速旋转的叶轮，另一股从分料盘的四周落下，进入叶轮的物料，在叶轮内被迅速加速后高速抛出，首先与散料盘四周自由落体的另一部分物料冲击破碎，然后一起冲击到周围的涡流腔内的涡状料衬上，先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，后经下部排料口排出。

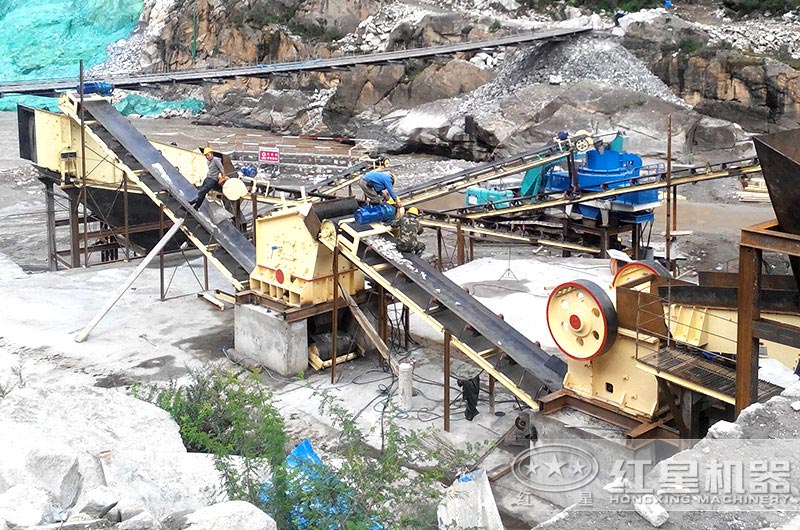

岩石制砂机作业现场
技术参数
| 型 号 |
硬料 |
软料 |
制砂 |
整形 |
电机功率（kw） |
最大进料粒度
（mm） |
通过量
（t/h） |
| HVI 0815 |
<30 |
<35 |
50-140 |
90-230 |
2×75 |
| HVI 0818 |
<30 |
<35 |
60-190 |
110-283 |
2×90 |
| HVI 0922 |
<35 |
<40 |
70-210 |
150-330 |
2×110 |
| HVI 0926 |
<35 |
<40 |
85-240 |
170-380 |
2×132 |
| HVI 1032 |
<40 |
<45 |
130-278 |
180-356 |
2×160 |
| HVI 1040 |
<40 |
<45 |
180-284 |
250-440 |
2×200 |
| HVI 1263 |
<50 |
<55 |
320-498 |
370-585 |
2×315 |
| 型号 |
VSI 7611 |
VSI 8518 |
VSI 9526 |
VSI 1140 |
VSI 1145 |
VSI 1150 |
| 处理量 (t/h)
|
瀑落与中心进料 |
80-180 |
140-260 |
200-380 |
300-520 |
350-610 |
360-650 |
| 全中心进料 |
40-90 |
70-130 |
100-190 |
160-260 |
180-355 |
190-365 |
最大入料尺寸
（mm）
|
软料 |
35 |
40 |
45 |
50 |
50 |
50 |
| 硬料 |
30 |
35 |
40 |
40 |
45 |
45 |
| 转速（r/min） |
1700-1890 |
1520-1690 |
1360-1510 |
1150-1300 |
1150-1300 |
1150-1300 |
| 电机功率（kw） |
4P 110 |
4P 180 |
4P 264 |
4P 400 |
4P 440 |
4P 500 |
| 外形尺寸（长×宽×高）（mm） |
4100×2250×2300 |
4160×2320×2900 |
4560×2450×2830 |
5500×2700×3100 |
5500×2700×3100 |
5500×2700×3100 |
</tbody>
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 型号规格 |
最大入料
（mm） |
功率
（kw） |
叶轮转速
（r/min） |
处理量
（t/h） |
外形尺寸(长×宽×高)
（mm） |
| HX-06 |
35 |
2P 37-55KW |
2000-3000 |
12-30 |
2500×1620×2600 |
| HX-07 |
45 |
4P 55-75KW |
1500-2500 |
25-55 |
2700×1760×2800 |
| HX-09 |
50 |
4P 110-150KW |
1200-2000 |
55-100 |
3900×2000×3070 |
| HX-10 |
60 |
4P 150-180KW |
1000-1700 |
100-160 |
4600×2350×3450 |
