稀土烘干机简介

稀土是一种非常重要的战略资源,稀土元素在石油、化工、冶金、纺织、玻璃、陶瓷等领域都得到了广泛的应用,稀土的更多价值也随着科技的进步被不断的发现。稀土烘干机是一种对稀土进行烘干的矿山设备,随着稀土资源的不断开发,稀土烘干机的应用也越来越广泛,促进国家经济的快速发展。稀土烘干机具有操作简单、结构可靠、自动化程度高等优点。稀土烘干机由回转筒体、引风设备、扬料板进出料装置、传动装置等组成。


烘干机


产品展示

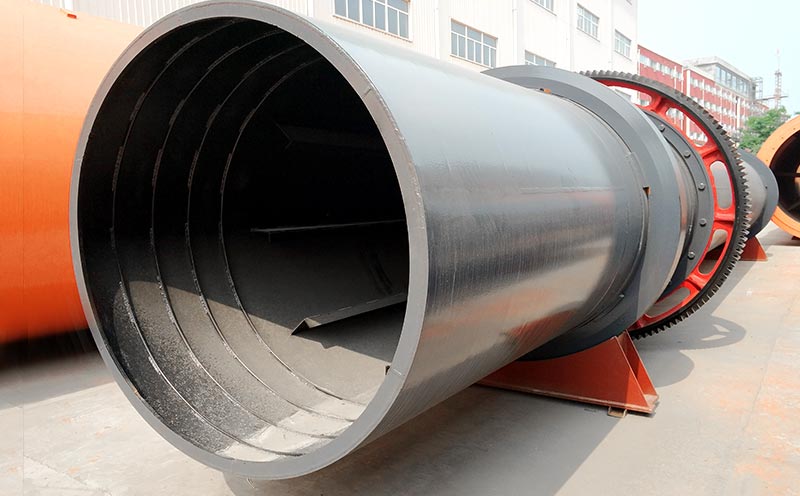

烘干机

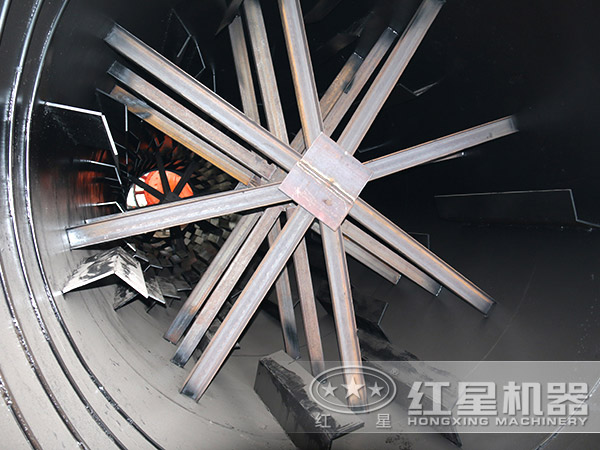

稀土烘干机内部展示

稀土烘干机

性能优势

1、应用范围广:公司生产的稀土烘干机还适用于煤泥、复合肥、农牧业工程、木炭机械等行业。

2、节约稀土资源:稀土烘干机采用的新型的传动装置,比一般的烘干设备更加节约资源,减少用户运行成本,提高生产效益。

3、优良除尘效果:公司生产的稀土烘干机的除尘效果符合国家的环保标准,能够更加有效的保护环境。

4、使用寿命长:稀土烘干机的易损件使用的都是新型的耐磨材料制作而成,所以在运行中的磨损程度更小,使用寿命更长。

稀土烘干机

工作原理

潮湿的稀土先由皮带输送机送进料斗,之后进入加料端。由于加料管的斜度大于物料的自然斜度,所以稀土就会流入干燥器内,稀土从高处落入时,由于载热体是从低端进入,物料与载热体就会发生逆流接触,有的载热体会与物料一起流入筒体。物料会随着筒体的转动流到较低的一端,湿的稀土会直接或者间接得到载热体的给热,这样就会达到烘干的效果。

组成结构

稀土烘干机由回转筒体、引风设备、扬料板进出料装置、传动装置等组成。

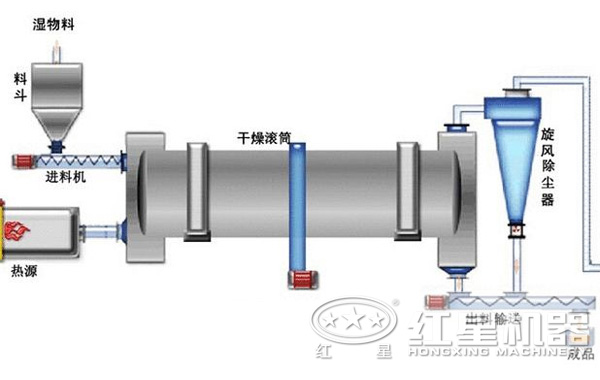

稀土烘干机结构示意图

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
