熟料辊式破碎机简介

熟料是指将选矿所得精矿粉以及开采和破碎富矿过程中产生的富矿粉,经过高温造块而制成的烧结矿或球团矿。熟料的制备过程中首先要将原料进行破碎,尽可能将大块物料破碎到细小,均匀的粒度,以减轻磨粉设备的负荷,所以合理选用破碎设备是非常重要的。熟料辊式破碎机在熟料制备过程中的破碎环节具有相当大的优势,该设备在水泥、化工、冶金、建材、耐火材料等行业中均有广泛应用,适宜破碎中、高硬度的物料。

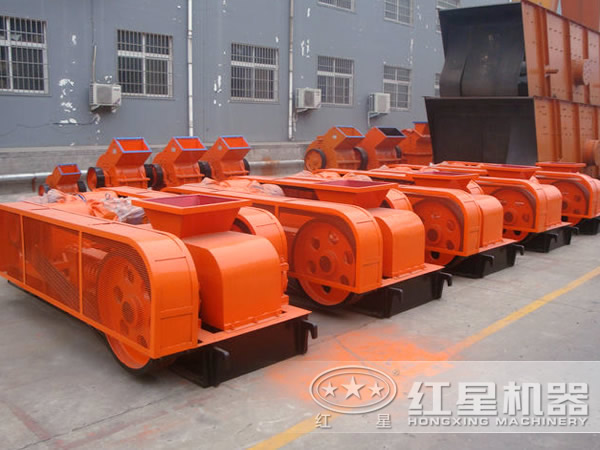

熟料辊式破碎机

性能优势

1.熟料辊式破碎机的辊子转速较低,辊套表面硬度很高,在使用中磨损较小,使用寿命长,维修费用低。

2.设备工作过程中的振动小,密封可靠,生产时产生的粉尘量少。

3.熟料辊式破碎机的辊子之间的间隙调节方便,误差较小,破碎物料粒度均匀,破碎大块物料不必停机。

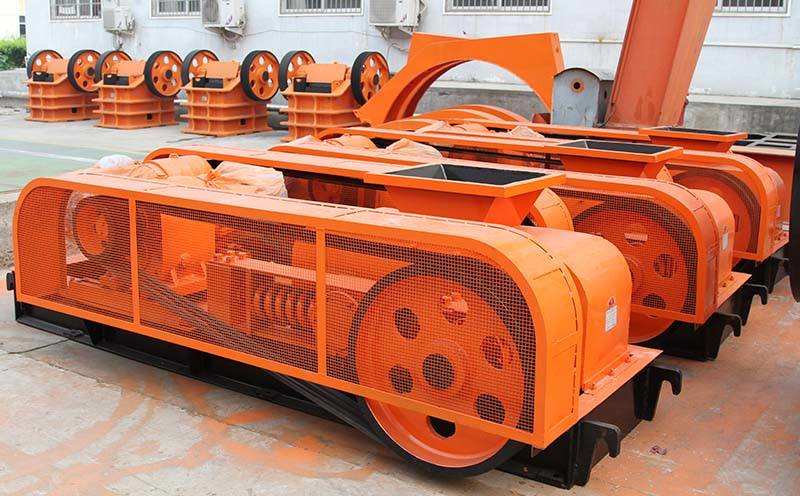

熟料辊式破碎机

4.该设备的电耗较低,自动化程度很高,可以自动控制生产过程。并且具有自动过载保护装置,可以对机器进行保护。

5.熟料辊式破碎机运转效率较高,整体运输,易于安装,破碎效果好,可以带来显著的经济,社会效益。

熟料辊式破碎机结构特点

熟料辊式破碎机主要由辊子部分、壳体部分、控制部分组成。

辊子部分是主要工作部分,辊子上装有规格一致,错开一定角度的凹凸齿辊套,多角度多方位进行咬合以及磨削,破碎能力和效果达到更好。每个辊子都配有单独驱动装置。根据不同熟料特性,可以备用各种类型的辊套进行互换,以满足各种生产要求。

熟料辊式破碎机

壳体部分采用箱型侧板等组成,侧板四周均有耐磨衬板以保护壳体的整体性能。特别的密封结构保证无漏料,并且特殊的密封材料能够承受较高温度。

控制部分由现场控制柜和中央控制部分组成,能够很好地解决实际破碎中的各种情况,保障熟料辊式破碎机的运转效率。

熟料辊式破碎机示意图

熟料辊式破碎机根据规格可以分为熟料对辊式破碎机,熟料四辊式破碎机和熟料齿辊式破碎机。设备运转时,相邻的两个棍子的转向相反,相对转动的一对辊子形成一个破碎单元。一对辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,那么两辊轮的间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

技术参数

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2
